一、1500存储卡的功能

S7-1500使用SIMATIC存储卡作为程序存储器。SIMATIC存储卡主要有以下功能：

1. 作为CPU的装载存储区，离开存储卡CPU就无法运行。

2. 可以用于更新S7-1500CPU及集中式IO模块的固件版本。

3. 读取服务数据。

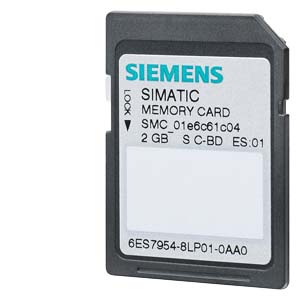

二、存储卡信息

① 订货号

② 序列号

③ 产品版本

④ 存储器大小

⑤ 设置写保护的滑块：

-----滑块向上滑动：无写保护

-----滑块向下滑动：写保护

三、设置SIMATIC卡类型

SIMATIC 存储卡可用作程序卡或固件更新卡。

方式一：通过TIA STEP7的操作步骤：

1. 要设置卡类型，可将 SIMATIC 存储卡插入编程设备的读卡器。

2. 在项目树中选择“SIMATIC 读卡器”(SIMATIC Card Reader) 文件夹。

3. 在所选 SIMATIC 存储卡的属性中，指定卡类型：

● 程序卡

可将程序卡用作 CPU 的外部装载内存。它将包含 CPU 中的完整用户程序。CPU 将用

户程序从装载内存传输到工作存储器。用户程序在工作存储器中运行。

SIMATIC 存储卡上将创建以下文件夹：

– SIMATIC.S7

– SINAMICS.S7S(仅用适于 SIMATIC Drive Controller)

● 固件更新卡

可将 CPU 和 I/O 模块的固件文件保存在 SIMATIC 存储卡中。这样便可借助于专用的

SIMATIC 存储卡来执行固件更新。

SIMATIC 存储卡上将创建以下文件夹：FWUPDATE.S7S

注意：使用 SIMATIC 存储卡作为固件更新卡，取出和插入该卡不会导致保持性数据丢失。

方式二：用户还可以通过 SIMATIC 存储卡上的作业文件 S7_JOB.S7S 设置 SIMATIC 存储卡是作为程序卡还是固件更新卡使用。

四、SIMATIC 存储卡插入与移除

要插入 SIMATIC 存储卡，请按以下步骤操作：

1. 打开 CPU 的前盖。

2. 确保 CPU 已关闭或处于 STOP 模式。

3. 如 CPU 上所述，将 SIMATIC 存储卡插入到 SIMATIC 存储卡插槽中。

4. 轻轻用力将 SIMATIC 存储卡插入到 CPU，直至 SIMATIC 存储卡锁定。

要移除 SIMATIC 存储卡，请按以下步骤操作：

1. 打开前盖。

2. 将 CPU 切换至 STOP 模式。

3. 轻轻用力将 SIMATIC 存储卡按入 CPU 中。存储卡卡入到位后，即可取出 SIMATIC存储卡。仅当 CPU 处于 POWER OFF 或 STOP 模式时，才能取出 SIMATIC 存储卡。

五、使用序列号进行防拷贝保护

通过为CPU设置防拷贝保护，可以将块的执行与特定SIMATIC存储卡捆绑在一起。这样，只有在指定序列号的 SIMATIC 存储卡上，才能执行该块。

设置防拷贝保护：

1. 打开相应块的属性。

2. 请在“常规”(General) 下选择“保护”(Protection) 选项。

3. 在“防拷贝保护”(Copy protection)区域中，从下拉列表中选择“绑定 CPU的序列号”(Bind to serial number of the CPU)条目或“绑定存储卡的序列号”(Bind to serial number of the memory card)条目。

4. 输入 CPU 或 SIMATIC 存储卡的序列号。

5. 现在，可以在“专有技术保护”(Know-how protection) 区域中设置块的专有技术保护。

说明 ：

1、如果将受防拷贝保护地块下载到与特定序列号不匹配的设备中，则将拒绝执行整个下载操作。也就是说不会下载不带防拷贝保护地块。

2、S7-1500R/H 冗余系统的 CPU 不支持防拷贝保护功能：

六、SIMATIC 存储卡的使用寿命

SIMATIC 存储卡只能执行有限次数的删除与写操作。通过用户程序对 SIMATIC 存储卡进行循环写入操作，将缩短 SIMATIC 存储卡的使用寿命。达到使用寿命时，存储卡可能会无法使用。

注意：随着存储卡写入/删除次数的不断增加，存储卡中数据的保留时间将随之下降。如果达到最大写入/删除次数的 90%，则保证的数据保留时间将缩减至 1 年。如果达到最大写入/删除次数，则无法保证所保存数据的保留时间。

七、使用SIMATIC 存储卡的注意事项

1、执行写入操作时，请勿移除 SIMATIC 存储卡。 如果在执行写入操作期间从 CPU 中移除存储卡，存储卡的内容可能会失效。存储区的保持性随后可能也会丢失。可能需要从 PG 中删除存储卡并重新加载程序。

2、从 CPU 中移出 SIMATIC 存储卡，关闭电源电压。

3、SIMATIC存储卡切勿使用 Windows 工具进行格式化。使用 Windows 进行格式化，将导致该存储卡初期在 CPU 中无法使用。
