产品详情
点击图片查看原图产品价格100.00元/件
最小起订量：1 件可售数量：1000 件
企业名片特性与应用
· 电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。
· 安装使用方便。

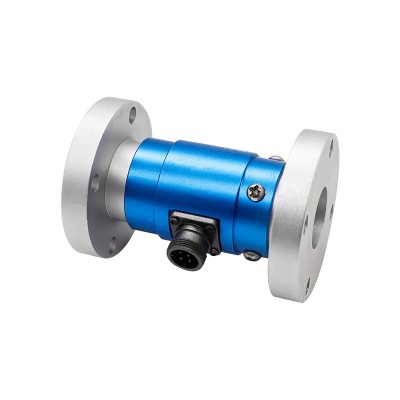

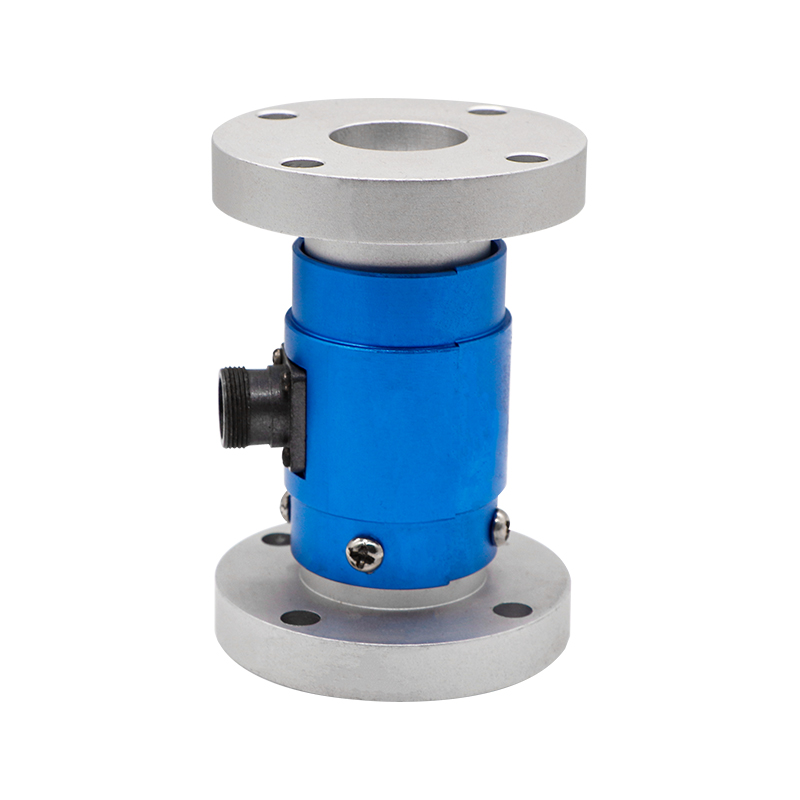

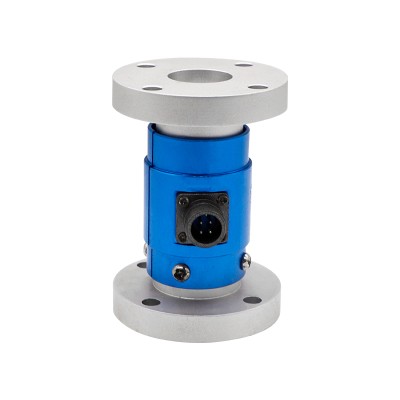

· 静态扭矩测量，两端均为法兰盘连接

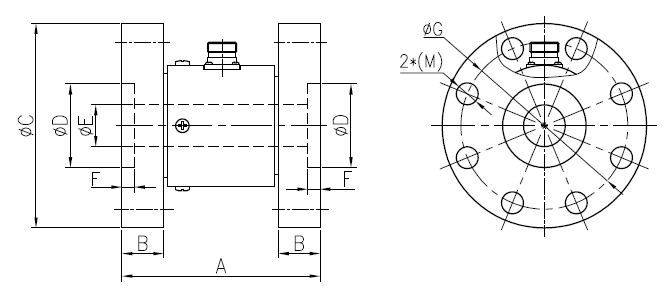

| 型号 | 量程 | A | B | ΦC | ΦD | ΦE | F | ΦG | M |
| NJL-204A | 0-100Nm | 85 | 10 | 59 | 22 | 12 | 5 | 49 | 4-φ6.5 |
| NJL-204B | 0-1000Nm | 95 | 20 | 98 | 40 | 20 | 6 | 80 | 8-φ10.5 |
| NJL-204C | 0-5000Nm | 95 | 20 | 125 | 50 | 40 | 6 | 105 | 8-φ12.5 |
| NJL-204D | 0-10000Nm | 160 | 30 | 190 | 80 | 30 | 6 | 160 | 8-φ19 |
| NJL-204E | 0-50000Nm | 220 | 45 | 308 | 130 | 80 | 5 | 250 | 12-φ26 |
主要技术参数
| 测量范围 |
0~0.2,0.3,0.5,1,2,3,5,10,20,30,50,100Nm (NJL-204A) 0~200/300/500/1000Nm（NJL-204B） 0~2000/3000/5000Nm（NJL-204C） 0~10000Nm（NJL-204D） 0~20000/30000/50000Nm（NJL-204E） |
| 输出灵敏度 | 1.0~2.0mV/V |
| 综合精度 | ±0.1;±0.3;±0.5%F·S（线性+重复性+滞后） |
| 工作温度 | -20~+65℃ |
| 温度补偿范围 | -10~+60℃ |
| 零点温度影响 | ±0.1%F·S/10℃ |
| 激励电压 | 5~15VDC（推荐电压10VDC） |
| 响应频率 | 100μS |
| 绝缘电阻 | 2000MΩ/100VDC |
| 输入电阻 | 700±10/350±10Ω |
| 输出电阻 | 700±5/350±5Ω |
| 零点输出 | 0~±1%F·S |
| 安全过载 | 120%F·S |
| 材质 | 合金钢 |
| 电气连接方式 | 红/E+，黑/E-，绿/S+，白/S- |
