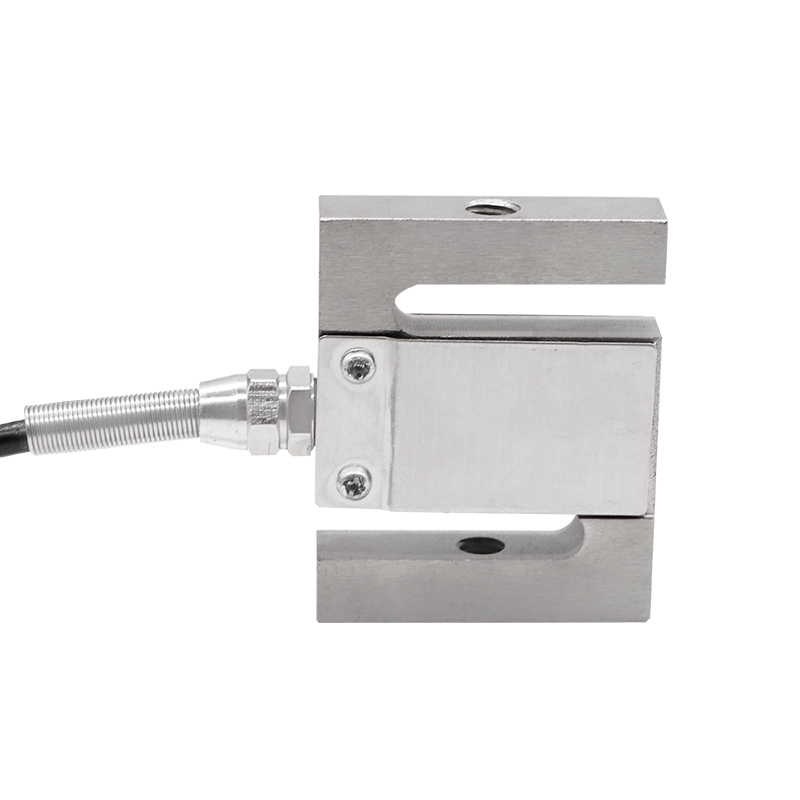

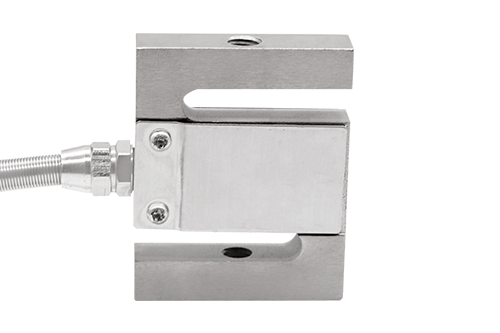

LCZ-204B传感器采用S型梁结构，拉、压均可使用。测量精度高、稳定性好、输出对称性好。广泛应用于皮带秤、料斗秤、机电结合秤、万能材料试验机、吊钩秤及各种工程装置的测力系统。

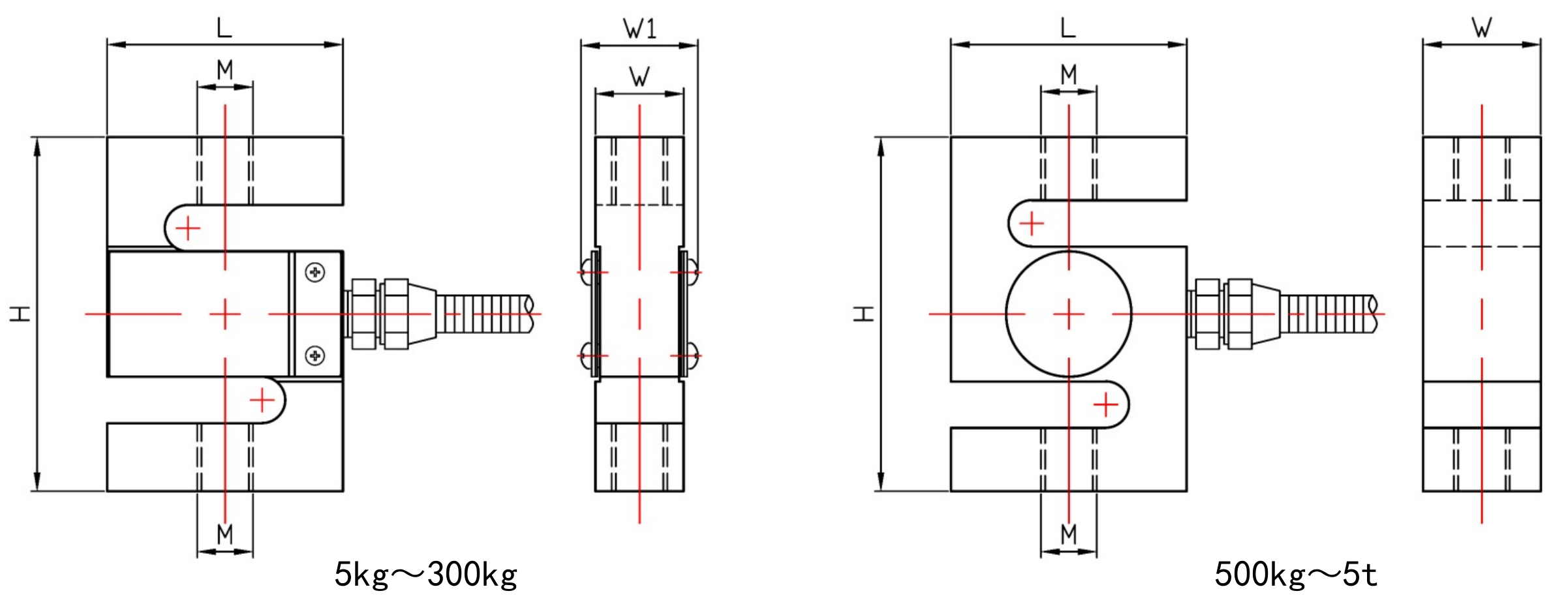

| 量 程 | L | W | W1 | H | M |
| 5~50kg | 50.8 | 12.7 | 17 | 63.5 | M8x1.25 |
| 100~300kg | 50.8 | 19 | 24 | 76.2 | M12x1.75 |
| 500kg~1t | 50.8 | 25.4 | — | 76.2 | M12x1.75 |
| 2~5t | 76.2 | 25.4 | — | 108 | M18x1.5 |

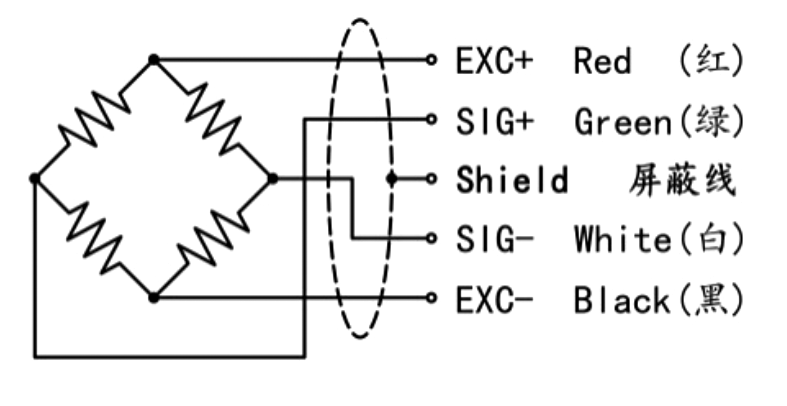

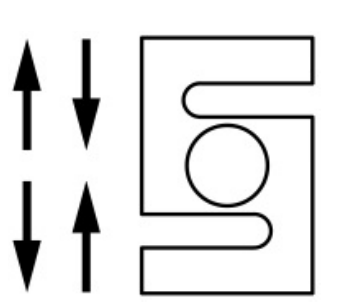

传感器接线示意图： 传感器受力图：
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 5kg~5t | 输出电阻 | 350±5Ω |
| 输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.03~±0.05%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.03%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.03%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.03%F.S. |
防护等级 |
IP65、IP66 |
| 零点温度系数 | ±0.05%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 380±30Ω |
|
