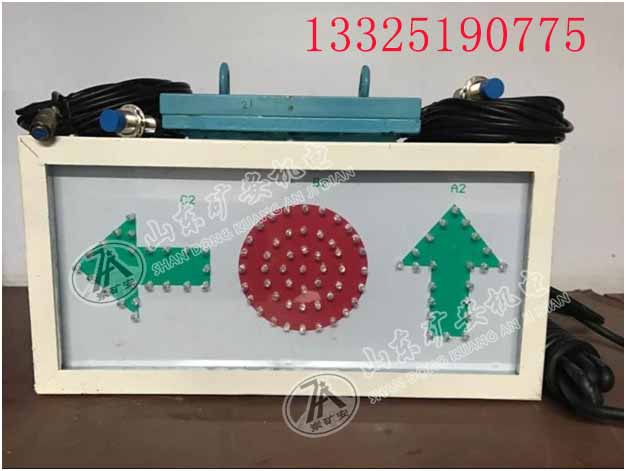

KXH127C矿用本安型岔位指示器道路岔位指示器

KXH127C 矿用隔爆兼本安型岔位指示器（以下简称岔位指示器），为矿用隔爆兼本质安全型，适

用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位

置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主回路

为隔爆电路，灯光显示和语言报警喇叭为本安回路。

1.2 防爆型式、防爆标志

防爆型式：矿用隔爆兼本质安全型

防爆标志：Exd[ib]I

1.5 基本参数

1) 额定工作电压：AC 127V

2) 电压适应能力：75%—110%

3) 额定工作电流：AC 0.10A

4）本安参数

a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH

b. 指示灯：开路电压 DC16V，Io: 155mA。喇叭：开路电压 AC5.5V，短路电流 910.00 mA。

c.传感器：电源 DC12V 输出：NPN 晶体管 e 极输出

5）过流保护动作值为 155 mA，短路电流稳定值≤155mA。

6） 本产品通过电缆线与交流 127V 动力线相连接，电缆采用 3×1.5mm² 矿用电缆，电缆连接

长度为 5m,分布电容≤0.1uF/km，分布电感≤1mH/km。

7）语音报警声级强度：≥85dB（A）

8) 光信号应在黑暗中20m处清晰可见。

9) 长期工作制。

1.6 使用条件

岔位指示在下列条件下应能正常工作。
