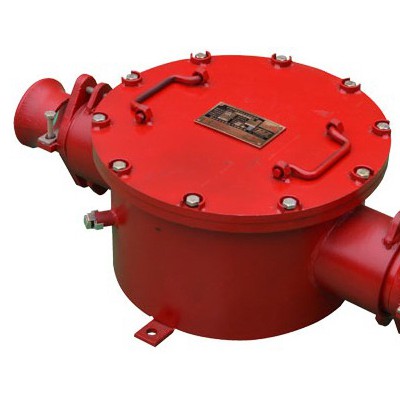

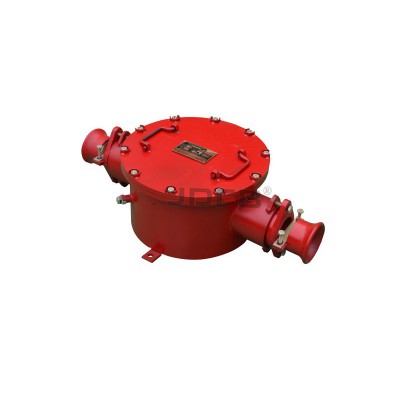

BHG1-200/10-2G 矿用高压接线盒10KV接线盒

一.用途：

BHG1-200/10(6)-2G矿用隔爆型高压电缆接线盒，适用于爆炸性气体（甲烷）和煤尘混合物的矿井中，供煤矿井下电压至10千伏，电流至200安培，系统额定断开电流至12.5KA供电系统中，连接两段矿用橡套软电缆之用。

二.技术数据：

型号：BHG1-200/10(6)-2G

额定电压：10KV

额定电流：200A

适用电缆直径：Φ40-100mm

外形尺寸：1400*500*310mm

净重：65Kg

三.结构简介：

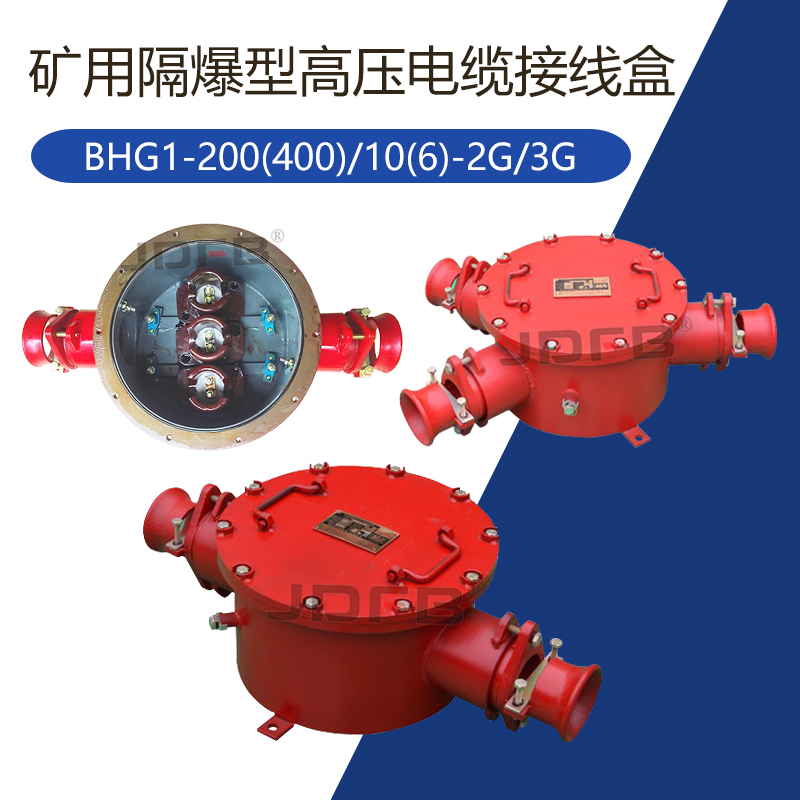

接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上用压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。

四.使用环境

周围空气温度-20℃—+40℃；

空气相对湿度不大于95%（+25℃）；

无强烈颠簸和冲击震动的地方；

无滴水和雨雪侵入的地方；

无足以破坏金属和绝缘腐蚀性气体及蒸汽的场所

五.使用说明：

1、接线盒拆箱后，应检查有无损坏现象，零件有无缺失。

2、接线盒严禁带电操作，必须按《煤矿安全规程》进行操作，电缆的安装必须严格执行安装工艺，可在井下进行。

3、特别提醒的是，在安装时出线部分应灌环氧树脂。接线盒的检查与电缆同时进行，如温度超过80℃时，应立即查明原因及时解决检查时要查看紧固件、警告牌是否完整。
