BDZ-PC型井下变电站无人值守智能监控系统

众所周知，变电站是所有生产工厂的开端，没有好的开始就谈不上结果，变电站的安全及正常运行就显得至关重要，本套井下变电站无人值守系统针对变电站的安全进行的监控，连接地面变电所以及井下电力监控站，以及防爆型主站，间接监控防爆开关柜，高压开关，真空馈电开关及变频器等，在地面就能监控井下的作业，智能化程度非常高，与时俱进，让工矿作业也变得如此高科技！

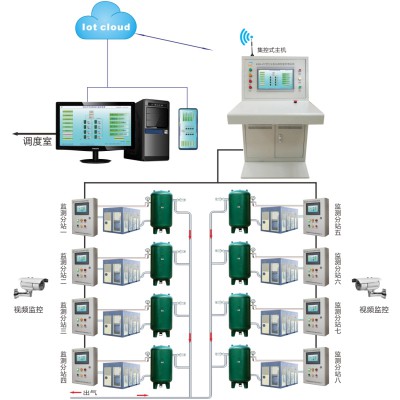

本系统基于工业以太环网+现场总线的模式构建，采用智能化的接口设备，可实现集中远程在线监控，在线控制，高清视频监控，系统主要由地面控制主站、通讯接口、监控分站、本安电源、数字综保（高压、低压）等组成，可实现快速故障诊断，控制的实时性、确定性和可靠性。系统具有接口，可通过企业局域网连接至管理信息系统，提供井下供电系统的实时及历史数据查询，报表功能丰富。

一、简介

本系统设计科学、先进、性能可靠，功耗低，可实现集中远程在线监测，在线控制，高清视频监控。

系统基于工业以太网+现场总线的模式构建，采用智能化的接口设备。系统主要由地面控制主站、通讯接口、监控分站、本安电源、数字综保（高压、低压）等组成，可实现快速故障诊断，保证控制的实时性、确定性和可靠性。

系统具有接口，可通过企业局域网连接至管理信息系统，提供井下供电系统的实时及历史数据查询，报表功能丰富。

二、主要功能

1、遥测功能：过载、断路、漏电延时；进线侧电压值；负载测电流值；合/分闸状态；遥测采集电能、电量、峰谷值等。

2、遥控功能：远程控制开关的分/合闸；远程控制开关的综合保护器复位。

3、遥调功能：远程设定开关的整定权，由控制中心控制综保的整定值。

4、综合保护功能：短路速断保护，过载反时限保护，电流型馈电保护，电缆开路，短路保护，高电压保护，低电压保护等。

5、报表功能：操作记录报表及打印，故障记录报表及打印，实时参数报表及打印。

6、通过快速数据通讯技术，实现防越级跳闸功能。

三、功能选型表

监控变电所数量	监控区域范围
变电所电压等级1	环境信息监控
电压等级1监控回路数	防越级跳闸保护
变电所电压等级2	物联网功能
电压等级2监控回路数	视频监控
变电所电压等级3	供电回路提供
电压等级3监控回路数	远程监控功能
