LBY-2/3型顶板离层仪说明书检测方法



LBY-2/3型顶板离层仪说明书检测方法

顶板离层仪读数标准，顶板岩层动态仪，顶板离层指示仪

技术特性：

①测量方式：反光彩色显示；②测量点数：（测点：4点、6点、8点……12点等均可定做）；③大量程：200㎜；④读数精度：1㎜；⑤安装锚孔直径：28-42㎜。



顶板离层仪的安装方法、步骤标准：钻孔：采用B19（B22）中空六方接长式钻杆、?28mm或?30mm钻头用锚杆机在巷道中线处打垂直钻孔，沿岩顶掘进时钻孔深度6m，

沿煤顶掘进时钻孔深度打设8m。深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后,用手拉一下钢绳，确认锚固器已固定住。深部基点安装

必须与该巷道打设锚索的长度一致。浅部基点：用安装杆推入浅部基点锚固器至2.3m处，抽出安装杆后，用手拉一下钢绳，确认锚固器已固定住。孔口套管：安装孔

口套管。对准刻度：将A刻度（浅部基点刻度）坠与孔口套管下边缘对齐，将其绳卡卡死并截去多余钢绳；将B刻度（深部基点刻度）坠与A刻度坠下边缘对齐，将其

绳卡卡死并截去多余钢绳。初读数：记录初读数。

主要技术参数



测量方式              反光彩色显示



测量点数（个）           2/3



最大量程（㎜）           200



读数精度（㎜）            1



安装锚孔直径（㎜）      28-42

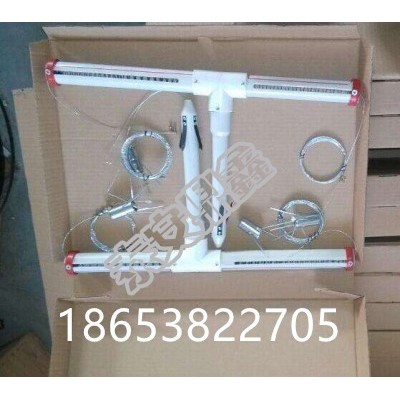

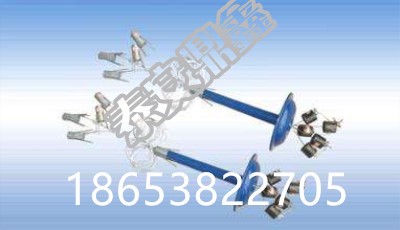

顶板离层仪主要有基点锚固器、钢绞线、套筒、游标、拉紧螺丝组成。



平行式顶板离层仪监测顶板岩层移动装置，安装方便，成本低，反光膜标尺，易于观测，适用批量。



三、关于产品

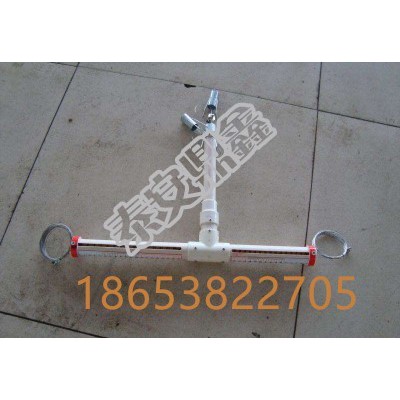

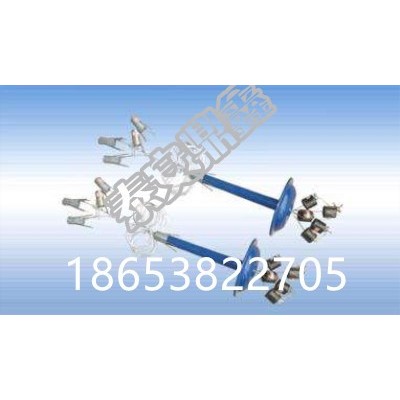

 LBY-2/3型顶板离层仪（竖式：测点2点和3点）



顶板离层监视仪又称托盘式顶板离层指示仪，是一种监测顶板岩层移动的专用监测仪器，主要适用采用锚杆支护的巷道顶板及需要测量顶板位移的工作面，为煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。从而有效的防止顶板坍落事故的发生，确保煤矿安全生产。



四、主要技术指标：



①最大刻度：15cm；



②安装点：2点/3点；



③分辨率：1mm；



④最大布点距离：4米/8米。
