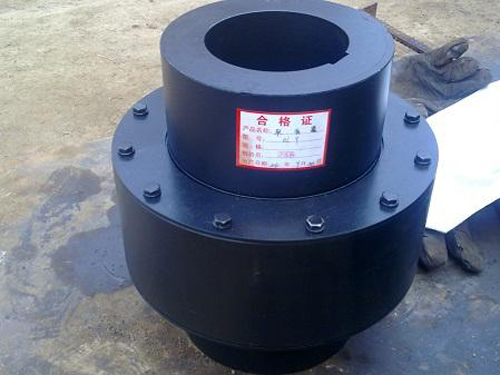

ZL型柱销齿式联轴器相对于直齿联轴器可允许大的角位移,并且使得齿的接触条件有所提升,从而使得传递转矩的能力增大,延长ZL型柱销齿式联轴器的使用寿命。间隙配合直接影响ZL型柱销齿式联轴器的使用寿命,周与孔的间隙,ZL型柱销齿式联轴器按标准来有相应的尺寸配合,也就是精度程度。机器连接件与ZL型柱销齿式联轴器的间隙,它的配合不但会影响产品损坏寿命,也会带来整个设备的传动性能,刚性联轴器也会造成噪音。
下面,来介绍一下ZL型柱销齿式联轴器的造型步骤及要求:
一、选择联轴器品种、型式:了解联轴器(是挠性联轴器)在传动系统中的综合功能,从传动系统总体设计考虑,选择联轴器品种、型式。根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择联轴器的品种。根据配套主机的需要选择联轴器的结构型式,当联轴器与制动器配套使用时,宜选择带制动轮或制动盘型式的联轴器;需要过载保护时,宜选择稳定联轴器;与法兰联接时,宜选择法兰式;长距离传动,联接的轴向尺寸大时,宜选择接中间轴型或接中间套型。
二、根据轴径调整型号:初步选定的联轴器联接尺寸,即轴孔直径d和轴孔长度L,应符合主、从动端轴径的要求,否则还要根据轴径d调整联轴器的规格。主、从动端轴径不相同是普通现象,当转矩、转速相同,主、从动端轴径不相同时,应按大轴径选择ZL型柱销齿式联轴器联轴器型号。新设计的传动系统中,应选择符合GB/T3852中规定的七种轴孔型式,推荐采用J1型轴孔型式,以提升通用性和互换性,轴孔长度按联轴器产品标准的规定。
三、选择联接型式:ZL型齿式联轴器联接型式的选择取决于主、从动端于轴的联接型式,一般采用键联接,为统一键联接型式及代号,在规定了七种键槽型式,四种无键联接,用得多的是A型键。
四、选定联轴器品种、样式、规格(型号):根据动力机和联轴器载荷类别、转速、工作环境等综合因素,选定联轴器品种;根据联轴器的配套、联接情况等因素选定联轴器型式;根据公称转矩、轴孔直径与轴孔长度选定规格(型号)。为了轴和键的强度,在选定联轴器型号(规格)后,应对轴和键强度做校核验算,以后确定联轴器的型号。
五、联轴器转矩计算:传动系统中动力机的功率应大于工件机所需功率。根据动力机的功率和转速可计算与动力机相联接的端的理论短矩T;根据工况系数K及其他有关系数,可计算联轴器的计算转矩Tc。联轴器T与n成反比,因此低速端T大于端T。
六、初选ZL型柱销齿式联轴器型号:根据计算转矩Tc,从标准系列中可选定相近似的公称转矩Tn,选型时应达到Tn≥Tc。初步选定联轴器型号(规格),从标准中可查得联轴器的许用转速[n]和大径向尺寸D、轴向尺寸L0,就达到联轴器转速n≤[n]。
柱销齿式联轴器的概括强度应该是与传动设备整体强度匹配,而联轴器公称转矩体现在两半联轴器联接螺栓(联轴器配件)上面,就像HL弹性联轴器的公称转矩体现在HL柱销(是HL联轴器配件)相同的啊。鼓形齿轮联轴器常见故障部位及处理办法:鼓形齿轮联轴器的过失过大,齿面相对位移过大。材料欠好,齿面硬度太低;适合材料的HRC和处理后齿面硬度约为50-60。润滑缺少或干磨;处理办法是查看油量并将润滑油管与方位对齐。油质不洁净;处理办法是过滤油,使含有杂质的油的大粒径小于25um。鼓形齿轮联轴器的齿形设计不正确,齿顶干与或加工精度不高,处理的办法是选择功用好的鼓形齿轮。
