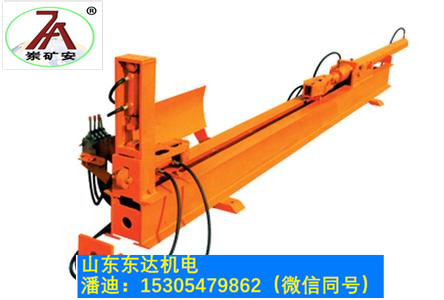

山东东达MTZ-2型锚杆调直机

锚杆调直机  锚杆拉直机   锚杆校直机   锚杆修复机  MTZ-1型锚杆调直机    MTZ-2型锚杆调直机

概述：

随着巷道锚杆支护应用越来越普遍，为更好提高材料的回收复用节支降耗效果，节约每一根锚杆都会给企业带来效益。因此对于锚杆变形 而又不降低性能时，应把锚杆拉直重新使用。

MTZ-2型锚杆调直机的优点：
1.采用液压动力，操作灵活、维护方便
2.卡头夹紧力大、拉力根据锚杆直径可调，不会破坏锚杆性能；

3.结构紧凑，布局合理，稳定性强；
4.运转平稳，可靠性强、寿命长、效率高；

5.操作简便，劳动强度低。

使用范围

本机主要用于地面修理车间，对各种直径规格的锚杆进行调直。可配备锚杆滚丝机对回收锚杆进行再加工。

型号含义：

M---锚杆     TZ---调直机     2---第二次改进

主要组成及工作原理

系统主要由主机、液压泵站、操作台等组成。因为采用了分体式结构，即主机、液压泵站、操作台为独立结构，互不影响，使操作变得更加安全方便。主机主要有底座、锚杆夹紧装置、主液压缸、锚杆压直液压缸等部分组成。

工作原理：把弯曲锚杆两头压直。根据锚杆长度调整主液压缸伸出行程，把两头压直的锚杆放在夹紧装置的卡头内，推动夹紧装置上的小液压缸，把锚杆的两头夹紧，然后推动主液压缸操作阀，主液压缸回缩拉直锚杆，操作液压阀，主液压缸停止工作。回缩夹紧装置上的小液压缸，带动卡头松开锚杆，取出调直的锚杆。

主要技术参数

     额定工作拉力                          300KN

     主液压缸行程                          2400mm

     夹紧液压缸行程                        100mm

     系统较大压力                          31.5Mp

     电机功率                              7.5KW

外形尺寸（长×宽×高）:6200×100×1400

总重:2.5T

调整锚杆规格:直径Ø13-24
