喜客空压机风包超温超压保护装置

储气罐超温超压保护装置针对储气罐超温、超压进行实时监测，当超过设定温度shi报jing停机，储气罐正常工作压强是0.8-1.0Mpa，可承受压强为1.6-2.0Mpa（相当于200米水柱的压力），货车轮胎气破的压强为0.4Mpa，可以xiang象超过可承受压强时储气罐发生怎样不可逆的危害。

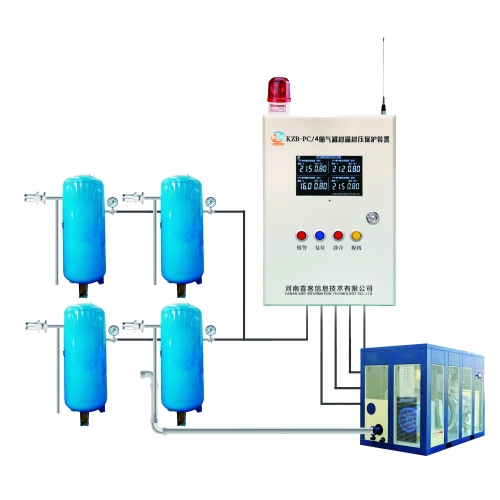

而喜客KZB-3，正是针对矿山安全生产的需求而研发的，该装置针对储气罐超温、超压进行实时监测，当超过设定温度时储气罐超温超压保护装置报警停机。

一、产品简介：

该产品是我公司自主研发新一代产品，采用液晶屏显示方式，直观清晰，工作稳定可kao，该装置采用新一代的传感探测技术、工控技术、微电脑控制技术综合研发而成，具有智能化程度高、监测准确、可kao性高、工艺xian进、绿色节能低功耗及维修维护超便捷等优良性能。壁挂式设计，安装方便。

二、设计依据：

煤安规程第四百三十四条(空气压缩机设备的保护，要遵守下列规定) :

(一)螺杆式空气压缩机的排气温度不得超过120°C，要装设温度保护装置，在超温时能自动切断电源并jin急提醒。

(二)储气罐内的温度应当保持在120°C以下，并装有超温保护装置，在超温时能自动切断电源并jin急提醒。

三、工作原理

想了解储气罐超温超压保护装置是怎样保护储气罐的那就要知道储气罐的温度和压强是从哪来的，当储气罐工作时罐体内气体慢慢充足，随之温度会逐渐上升，在温度上升的同时压强也会上升，压强越高温度也越高，当超过最da限度时即发生不可逆的危害，所以要对储气罐的温度、压力同时监测。



四、主要功能

1、液晶屏显示

2、储气罐超温保护

3、储气罐超压保护

4、超温紧急提示停机

5、超压紧急提示停机

五、功能选型表



超温一控一
超温一控二
超温一控四
超温超压一控一
超温超压一控二
超温超压一控四
请在需要的功能后面打勾





六、技术参数：

名称            技术数据

温度传感器       PT100

压力传感器       CS -PT1100

报警温度         默ren 120℃  （0-150℃可调节）

报警压力         默ren 0.85MPa(0.5-1 .2MPa可调节)

急停控制         MAX440V 1A 常闭接点

功    率         15W

供电电压         AC220V50Hz

 外形尺寸       480x375X250

 重    量       11Kg

七、喜客KZB-3型空压机储气罐超温保护装置安装优点如下：

1、安装不用开孔

温度传感器和温度传感器套管通过螺纹连接，接触面通过耐温密封圈密封，安装在储气罐上预留的压力表位置，从而避免了上述所说的一切伤害风包的因素。

2、组合式安装法

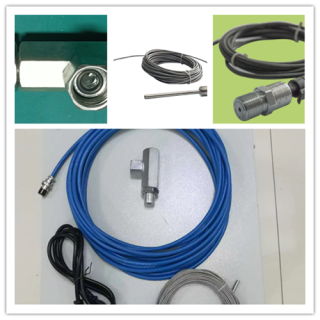

储气罐温度传感器组件由温度传感器和温度传感器套管组成，温度传感器和温度传感器套管通过螺纹连接，接触面通过耐温密封圈密封。温度传感器组件安装在储气罐压力表处

3、安装回路控制

从温度传感器引出三条线与机器后面的温度控制三根线及电喇叭和电源接通，当峰值上限接点相接触时，线路被接通而实现报警。
