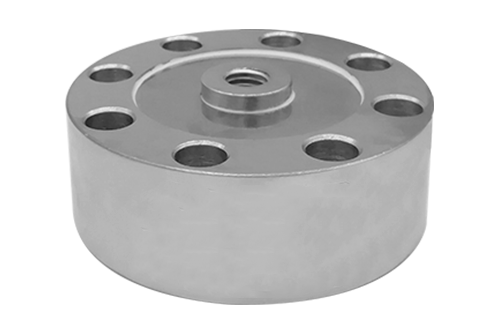

LCZ-205C轮辐拉压力传感器
一、产品简介及用途：
LCZ-205C传感器采用轮辐式弹性体结构，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。
二、产品结构与外形尺寸：
| 量 程 | ΦA | ΦB | ΦC | M | H | H1 | H2 | ΦD | ΦD1 |
| 0~1000kg | Φ74 | Φ63 | Φ22 | M12×1.75 | 34 | 31 | 7.2 | 8-Φ9 | 8-Φ6 |
| 1~8t | Φ105 | Φ89 | Φ29 | M16×1.5 | 37 | 34 | 7.2 | 8-Φ11 | 8-Φ7 |
| 10~20t | Φ120.6 | Φ101.8 | Φ39 | M32×1.75 | 53.5 | 41 | 10.5 | 8-Φ14 | 8-Φ9 |
| 30t | Φ141 | Φ116.8 | Φ50.4 | M40×1.75 | 57.2 | 50.8 | 11 | 8-Φ18 | 8-Φ11 |
| 40~80t | Φ208 | Φ174 | Φ95 | M64×3 | 70 | — | 15 | 16-Φ20 | 16-Φ13 |
| 100~250t | Φ280 | Φ230 | Φ136 | M76×3 | 90 | — | 20 | 16-Φ30 | 16-Φ17 |
| 300~450t | Φ360 | Φ300 | Φ190 | M100×3 | 110 | — | 20 | 20-Φ40 | 20-Φ25 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 0~450T | 材质 | 合金钢 |
| 输出灵敏度 | 2.0±10%mV/V | 阻抗 |
20-1000KG:700/1400Ω 1-30T:700Ω 50-450T:1400Ω |
| 零点输出 | ±0.05%F.S. | 绝缘电阻 | ≥5000MΩ/100VDC |
| 非线性 | 0.05%F.S. | 使用电压 | 5~15V |
| 滞后 | 0.03%F.S. | 工作温度范围 | -20~80℃ |
| 重复性 | 0.03%F.S. | 安全过载 | 150%FS |
| 蠕变（30分钟） | 0.03%F.S. | 极限过载 | 200% |
| 温度灵敏度漂移 | 0.03%F.S./10℃ | 电缆线规格 |
Φ5x3m |
| 零点温度漂移 | 0.03%F.S./10℃ | 线缆极限拉力 | 10kg |
| 响应频率 | 10kHz |
|
|
