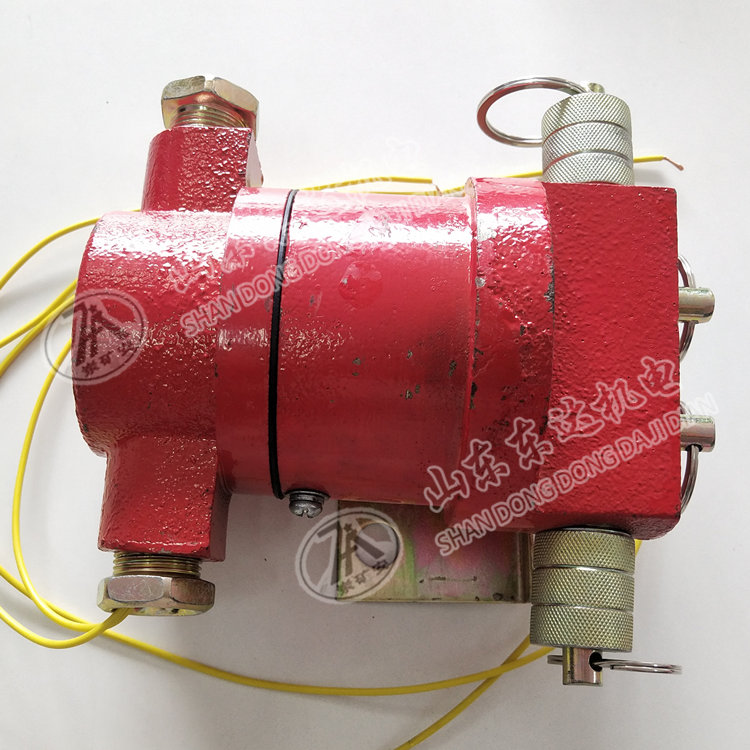

KHJ12/0.5皮带机综保双向拉绳急停开关

KHJ12/0.5皮带机综保双向拉绳急停开关

皮带机综保急停闭锁开关概述：1.用途及适用范围：KHJ12/0.5 矿用急停闭锁开关(以下简称“急停开关”)为矿用本质安全型电气设备，更多优点请联系13371251917 QQ：3480576641

特点：急停开关体积小，重量轻，便于安装，性能稳定，维护简单。该急停开关适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机输送带急停闭锁检测之用。

产品分类

1.防爆型式及标志

防爆型式：矿用本质安全型；防爆标志为：Ex ibⅠMb。

2.型号编制说明

K-开关类 H-防爆型式为本安型 J-急停 12/0.5-额定工作电压 DC12V，额定工作电流 0.5A

3.规格型式：拉线式双向动作。

4.接点容量：DC12.5V/0.5A(备注：符合简单设备的规定，用于经防爆检验合格的本质安全电路中)。

5.工作电压：DC12V，工作电流：≤20mA。

6.外形尺寸：150mm×85mm×175mm；

7.质 量：2kg。

KHJ12/0.5矿用急停闭锁开关，建议从机头到机尾每隔一百米安装一只，有的矿上也有要求50米，30米装一个的，多个传感器可以并在一起用，把所有的拉线开关用钢丝绳连接，发生问题时，扯动钢丝绳，紧急停止皮带机，检查无问题后，手动复位。急停开关通用，

主 要 性 能

1 输出信号：1）高低电平信号：额定工作电压 12V 供电时，改变急停开关内部拨码，输出不同的高低电平信号。

2）常开接点信号：不供电时，急停开关输出一路常开接点信号。

2 动作行程：10mm±2mm。

3 动作力：40N±10N。

4 复位力：70N±10N。

5 动作性能：急停开关受动作力后应立即动作并锁定，必须在人工复位后方可解锁。

使 用 环 境 条 件

1.急停开关在下列环境条件下应能正常工作

a)环境温度：0℃～+40℃；

b)相对湿度：不大于 95%（+25℃）；

c)大气压力：80kPa～106kPa；

d)煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2.急停开关能承受的最恶劣和安装贮运条件为：

a)高温：+60℃；

b)低温：-40℃；

d)振动：加速度 50m/s

e)冲击：峰值加速度 500m/s

结 构 特 征 及 工 作 原 理

1.结构特征：急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子、对位显示板等部分组成。

2.工作原理：急停开关任一边的急停拉环上向外施加 40N±10N 的作用力并产生位移时，急停开关内的行程开关动作，接点状态翻转，并自锁，皮带停车，关联控制箱语音报警。在相应的复位拉环上向外施加 70N±10N 的作用力时，急停开关内的行程开关再次动作，接点状态复原，关联控制箱停止语音报警，待人工复位后方可正常启动皮带运行。
