设备介绍：
目前国内钢筋轧钢厂再轧制过程中，会产出大量的不定尺尾材，长度一般在定尺12米（或9米）以下，部分钢贸商会以低于定尺材的价格购买（一般差价在300-500元/吨之间），然后通过人工分拣，将钢筋长度区分，再销售给终端客户，终端客户也会根据自身需求，购买相应规格长度的钢筋，如此降低了钢筋损耗，提高了材料的利用率。

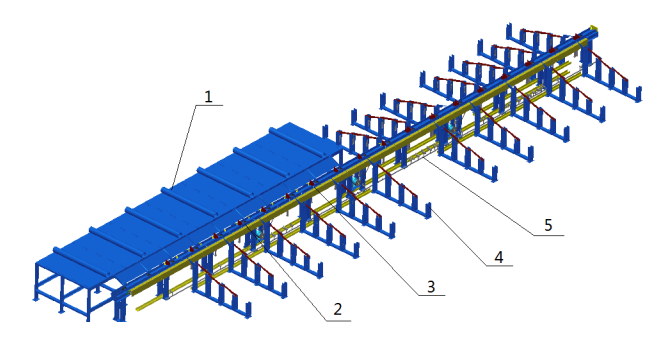

数控钢筋不定尺分拣线是我公司研发的一款高效率钢筋分拣设备，可以实现对不同长度钢筋的分拣、计量以及存储等功能，大大降低了人工分拣的劳动强度，提高了钢筋分拣效率。该设备由待拣料平台（1）、输送轨道（2）、扫描系统（3）、储料槽（4）、气动系统（5）、电控系统组成，设备结构如上图所示。
产品特点：
（1）宽大的待拣料平台，钢筋放置量大。
（2）自动扫描系统，精确度高。
（3）自动定位挡板，定位准确。
（4）多达30组成品储料机构，成品规格存放种类多。
（5）进口PLC控制系统，稳定性好，准确性高。
（6）彩色触摸屏人机交互界面，操作简便。
技术参数：
|
序号 |
型号 |
FHSL-500 |
||||
|
1 |
分拣钢筋直径（mm） |
Ф12-Ф40 |
||||
|
2 |
分拣长度精度(mm) |
500（可定制） |
||||
|
3 |
辊道传输速度(m/s) |
1.5 |
||||
|
4 |
装机总容量(kw) |
10.5 |
||||
|
5 |
设备总重(kg) |
约10000 |
||||
|
6 |
外形尺寸（mm） |
28000*6700*1700 （L*W*H） |
||||
|
7 |
分拣范围（m） （可定制） |
|
|
3以下 |
3-3.5 |
3.5-4 |
|
4-4.5 |
4.5-5 |
5-5.5 |
5.5-6 |
6-6.5 |
||
|
6.5-7 |
7-7.5 |
7.5-8 |
8-8.5 |
8.5-9 |
||
|
9-9.5 |
9.5-10 |
10-10.5 |
10.5-11 |
11-11.5 |
||
|
11.5-12 |
||||||
