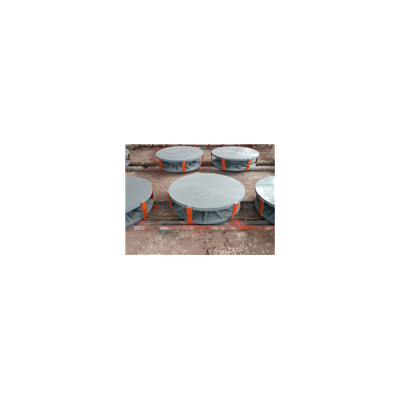

QZ球型支座

QZ球型支座是平面与曲面组合支承板式支座，球形支座是用支承板的平面部分的滑动完成水平移动，以平面与曲面部分实现转动功能的支座。如果将此类支座的曲面部分做成球面就变成全方向转动型支座，在我国称之为球形支座。QZ球形支座传力可靠、各向转动性能一致，不仅具备盆式橡胶支座承载能力大、水平位移大的特点，而且能适应大转角的需要，适用于宽桥、曲线桥、城市大型立交桥等桥梁工程中。由于承压部件不使用橡胶件，不存在橡胶低温脆性等影响，因此特别适用于低温地区。

一、QZ球型支座的构造和生产依据

QZ球型支座主要是由上支座滑板、下支座板、钢档圈、不锈钢板、平面四氟板、球面四氟板等组成。本系列球型支座传力可靠、转动灵活、承载力大、容许位移量大等特点，又能满足支座大转角的需要。QZ球形支座被广泛应用于宽桥、曲线桥、坡道上斜桥以及城市大型立交桥等桥梁工程中。由于承压部件不使用橡胶件，不存在橡胶低温脆性等影响，因此特别适用于低温地区使用，并且受到了好评。
安装更换建筑用抗震双向滑动橡胶支座加工丽水市
QZ球型支座是依据 GB/T17955-2009《球型支座技术条件》开发设计而成的一种新型支座。QZ球型支座主要是由上支座滑板、下支座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的转动；上支座滑板上的不锈钢板与中间钢板上的另一四氟板组成第二滑面，完成梁体因温差诸因素产生的伸缩位移。

二、QZ球型支座的分类及表示方法

1、QZ球型支座按使用性能分三类

（1）、单向活动支座：承受单向水平荷载，具有纵向位移性能，代号DX；

（2）、双向活动支座：具有多向位移性能，代号SX ；

（3）、固定支座：承受各向水平荷载，各向均无位移，代号GD。

QZ球型支座的表示方法

例1、QZ1000KN-SX:表示QZ系列中设计承载力为1000KN的双向活动支座。

例2、QZ6000KN-DX：表示QZ系列中设计承载力为6000KN的单向活动支座。

例3、GPZ10000KN-GD：表示QZ系列中设计承载力为10000KN的固定支座。

三、QZ球型支座的主要技术性能

1 、QZ球型支座反力（竖向承载力）分为16 级：1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 , 9000 和10000 , 12500 , 15000,17500 , 20000KN 。
2 、QZ球型支座设计位移量：活动支座（单向和双向）顺结构主位移方向的位移分5级：士50 mm、士100mm 、士150mm、土20mm 和250mm，双向活动支座的横向位移为士50 mm。（位移量可根据顾客实际需要进行调整）
3 、QZ球型支座设计转角分级为：0.01 、0.015、0.02、0.04、0.06rad。
4、QZ球型支座可承受的水平力：
单向活动支座（DX ）横桥向承受水平力为支座反力的10 % ；
固定支座（GD）承受水平力为支座反力的10 %。

5、QZ球型支座摩擦系数设计：聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa 左右时，取值如下：

常温（-25 ℃ ~＋60 ℃ ）0 .03 ；

低温（-40 ℃ ~＋40 ℃ ）0.05 。
