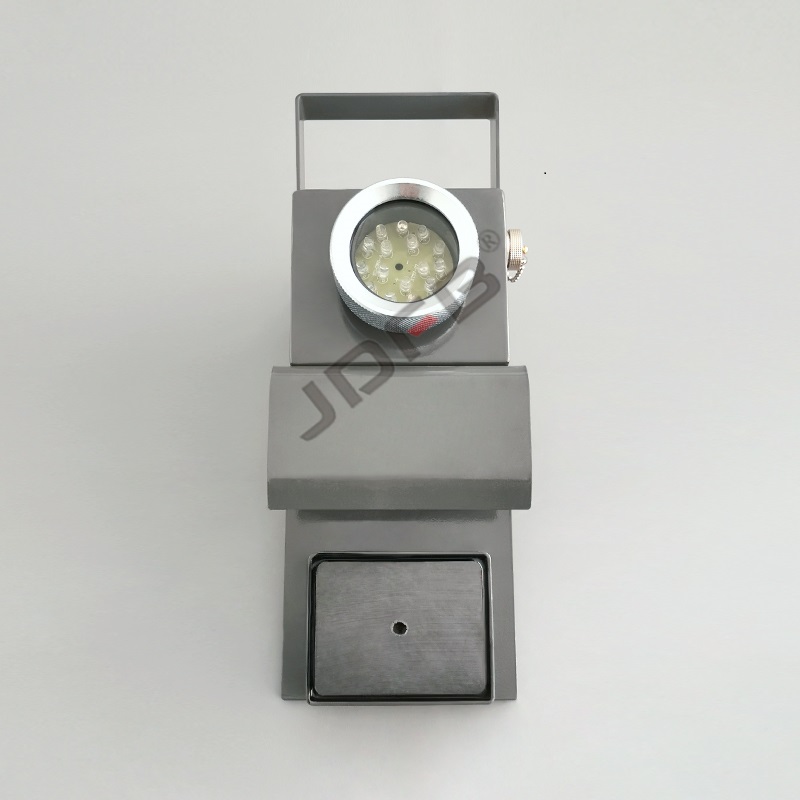

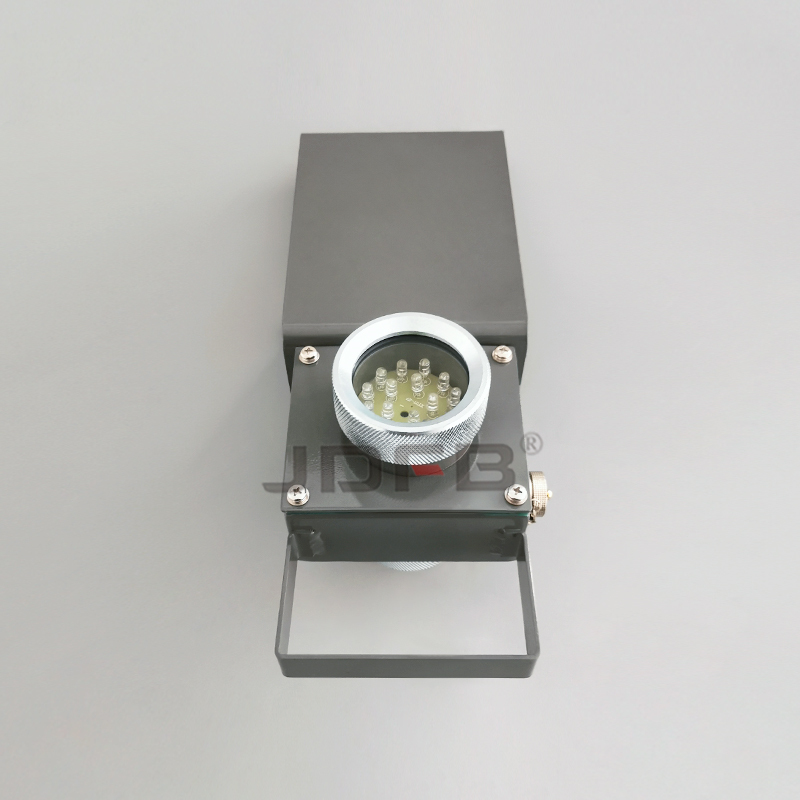

巨鼎DHY3.6LX(A)矿用本安型LED机车信号灯

使用本dhy4.8l(a)矿用本安型机车红尾灯前，必须认真阅读本使用说明书，严格按照说明书以下要求使用和维护

一、概述

在冶金矿山行业运输中，电机车起到了至关重要的作用，但多台机车在同一巷道内行驶时，经常发生追尾、碰头、抗膀等现象，主要原因是由于各机车首尾处均无警示灯，由于巷道内的照明亮度较差、路线多弯、轨道质量低下、牵引长度大、各带载矿车之间且无制动功能等。同时随着现代化采煤技术的不断应用与提高，机车运输比较繁忙。为此，我公司根据当前矿山飞速发展的实际需求，开发研制出了“dhy4.8l(a)矿用本安型机车红尾灯”，从而大大***了矿山运输中各车辆之间行驶时的警示能力，提高了机车运输的秩序化，创建一个良好的机车安全运输环境。

二、设施组成：该设施由红尾灯及充电器等组成。

三、环境条件：红尾灯正常工作条件：

a)海拔高度不超过2000m；

b)环境温度：-20℃～+40℃；

c)相对湿度不大于95%(+25℃)；

d)煤矿井下有***性混合物，但无破坏绝缘的腐蚀性气体的场合。

四、技术参数

（一）红尾灯

1、型号及含义

d h y 4.8 l （a）



d 产品类型：灯具

h 防爆型式：本质安全型

y 产品特征：运输车信号

4.8 主参数：电压

l 补充参数：led光源

(a) 设计序列号



2、隔爆型式：矿用本安型 标识：“exibi

3、红尾灯内已装配2.8ah/4.8v可充式高容量电池，并设有输出短路保护电路;

4、发光器件均采用台湾宏基公司生产的超高亮红色led；

5、工作形式：闪光式；

6、工作频率：1.4hz；

7、工作电流：25ma；

8、重 量：3kg；

9、安装形式：强磁吸附；

10、外形尺寸：130mm（长）×122mm（宽）×303mm（高）；

11、防护等级：ip54。

（二）充电器

1、输入电压：ac220v；2、输出电压：dc8.2v±5%；

3、*充电电流：460ma±5%；

4、充电方式：涓流；

5、重 量：0.5kg；

6、外形尺寸：90mm(长)×***(宽)×52mm(高)；

7、防护等级：ip54；
