MD-2煤钻屑瓦斯解吸仪

MD-2煤钻屑瓦斯解吸仪应用领域



      在井下石门揭煤和采掘工作面打钻，测定煤钻屑瓦斯解吸指标Δh2、K1值，以确定工作面煤与瓦斯突出危险性。



MD-2煤钻屑瓦斯解吸仪原理构造

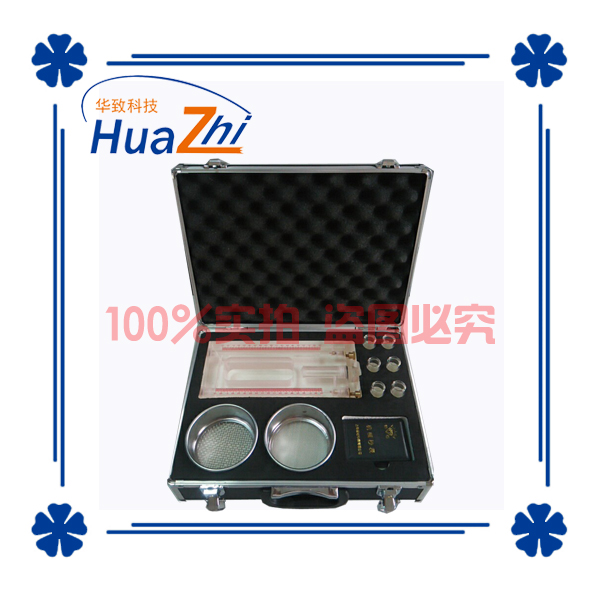

      该煤钻屑瓦斯解吸仪的原理为：在井下不对煤样进行人为脱气和充气的条件下，利用煤钻屑中残存瓦斯压力（瓦斯含量），向一密闭的空间释放（解吸）瓦斯，用该空间体积和压力（以水柱计压差表示）变化来表征煤样解吸出的瓦斯量。 MD-2型煤钻屑瓦斯解吸仪主体为一整块有机玻璃加工而成。仪器构造如图1所示，由水柱计1、解吸室2、煤样瓶3和三通旋塞4、两通旋塞5等组成。仪器外形尺寸为270×120×34mm，重量约为0.8kg。



煤钻屑瓦斯解吸仪技术参数



煤样粒度：1～3mm

煤样重量：10g

测定指标：Δh2、K1

水柱计测定最大压差：200mm水柱

仪器系统误差：≤±1.46%

仪器精密度：±1mm水柱



钻屑解吸指标确定



1、钻屑解吸指标Δh2



钻屑解吸指标为测定开始后第2min末解吸仪水柱计压差读数。该指标无需计算，直接从解吸仪水柱上读取



2、解吸指标K1值



解吸指标K1值为煤样自煤体脱落暴露后，第1min内每克煤样的累积瓦斯解吸量。按下式计算：　　  …………………………………（1）

式中：Q——煤样解吸测定开始后，t min时解吸仪实测每克煤样的累积瓦斯解吸量，ml/g

对MD-2型解吸仪Q由下式计算：

Q=0.0821△h/10    ……………………………（2）

0.0821——解吸仪结构常数，ml/mm水柱

10  ——煤样重量，g

t   ——解吸测定时间，min

W1　——解吸测定开始前，煤样在暴露时间内损失瓦斯量，ml/g

3   ——煤样暴露时间，min

测定后首先按公式（2）将水柱计读数换算为解吸量Q，然后根据10min解吸测定的10组数据，用作图法或最小二乘法求出K1和W1



煤钻屑瓦斯解吸仪指标临界值确定



      钻屑解吸指标Δh2、K1的突出危险性临界值应根据各矿煤层的实测资料确定。无实测资料时，可参考下表所列数据。



煤钻屑瓦斯解吸仪测定注意事项



1、该煤钻屑瓦斯解吸仪配备有8只煤样瓶，煤样瓶上刻线位置所标志的煤重量为10g。为精确计算Δh值，可在每一个煤样解吸测定后，用胶塞或纸团将煤样瓶口塞紧，带到地面称量煤样重量（煤样处于自然干燥状态，然后按下式对测定值进行修正。



        10

△h=—— △h′

         G

式中： △h′——井下解吸仪实测水柱计压差读数，mm水柱

            △h ——修正后解吸仪水柱计压差读数，mm水柱

       G　——称量煤样重量，g



2、煤样暴露时间为煤钻屑自煤体脱落时起，到开始进行解吸测定的时间

可由下式计算：

式中：t0——煤样暴露时间，min

           t1——煤钻屑自煤体脱落起到排至钻孔孔口所需的时间，min

可由下式预计：

       L——取样时钻孔深度，m

           t2——从孔口取煤钻屑到开始进行解吸测定的时间，min
