一、公司简介：
山东翔宇数控机床有限公司主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。

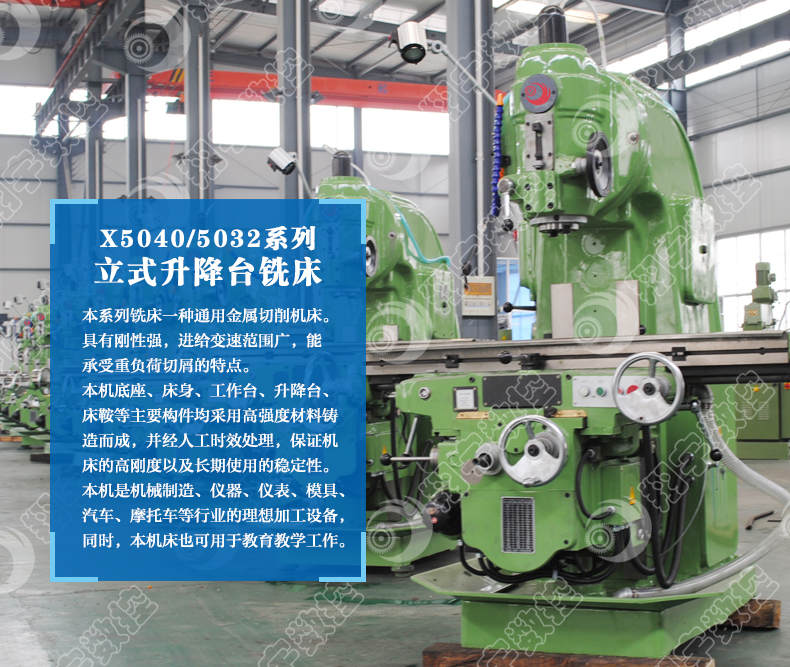

二、机床的主要特征：
本产品具有刚性强，进给变速范围广，能承受重负荷切屑的特点。可直接或通过附件安装各种圆柱铣刀、角度铣刀以及端面铣刀来铣削平面、斜面、沟槽、孔等，如果装上分度头的同时，把分度头的传动轴与工作台的纵向丝杠挂轮架联系起来，也可以铣切螺旋面、铣切凸轮及弧形槽。
三、主要结构特点：
1、底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定运行。
2、立铣头可在垂直平面内顺、逆回转调整 ±45°，拓展机床的加工范围；主轴轴承为圆锥滚子轴承，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。
3、工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求；快速进给可使工件
迅速到达加工位置，加工方便、快捷，缩短非加工时间。
4、X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。
5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
6、机床设计符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。
四、技术参数：
|
主要技术参数 |
Unit |
X5040 |
|
|
主轴孔锥度 |
|
7:24 ISO50 |
|
|
工作台尺寸 |
mm |
1700×400 |
|
|
T型槽（槽数/宽度/间距） |
mm |
3/18/90 |
|
|
工作台纵向行程（手动/机动） |
mm |
900/880 |
|
|
横向行程（手动/机动） |
mm |
315/300 |
|
|
垂向行程（手动/机动) |
mm |
385/365 |
|
|
工作台机动进给级数 |
级 |
18 |
|
|
工作台机动进给量 |
纵向 |
mm/min |
19-950 |
|
横向 |
mm/min |
12.6-634 |
|
|
垂向 |
mm/min |
6.3-317 |
|
|
工作台快速进给量 |
纵向 |
mm/min |
2300 |
|
横向 |
mm/min |
1540 |
|
|
垂向 |
mm/min |
770 |
|
|
主轴端面至工作台距离 |
mm |
30-500 |
|
|
主轴通孔直径 |
mm |
Φ29 |
|
|
主轴变速级数 |
级 |
18 |
|
|
主轴转速范围 |
rpm |
30-1500 |
|
|
主电机功率 |
kw |
11 |
|
|
进给电机功率 |
kw |
3 |
|
|
冷却泵电动机功率 |
kw |
0.09 |
|
|
机床外型尺寸 |
mm |
2560×2160×2300 |
|
五、维护与保养
1、预防性检修:翔宇数控提供定期检修服务,检查机床关键部位,以有效降低机床故障停机风险;
2、定期维护: 翔宇数控为每一台机床提供季度和年度维护,确保及早发现磨损情况、油品正常使用,大幅度延长延长机床精度保持性和使用寿命。
