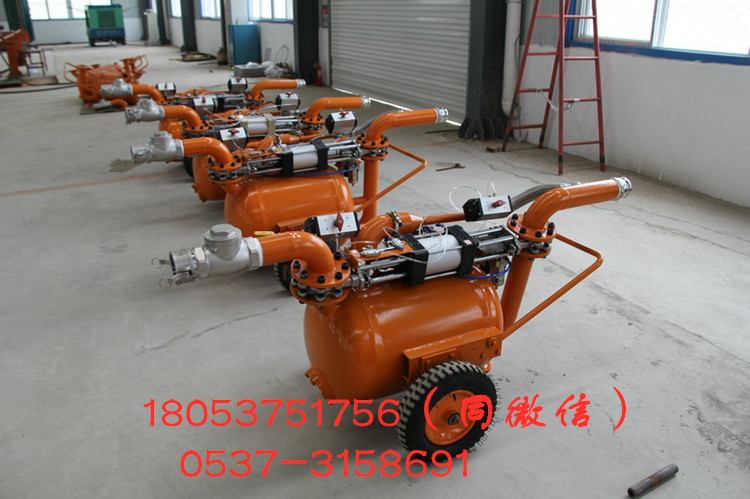

立式卧式QYF17-20气动清淤排污泵 潜入水下8m抽排泥浆

QYF17-20气动清淤排污泵可抽排泥浆，QYF17-20气动清淤排污泵型号示例：QYF17-20 代表输送介质为污水、污物的矿用气动清淤排污泵；额定流量17m³/h，额定扬程20m ，
 1、清淤排污泵在下列环境条件下应能正常工作：
a) 清淤排污泵吸料管潜入水下，长度不超过8m。
b) 输送介质温度不超过40℃。
c) 工作环境温度（0～40）℃。
d) 输送介质的PH在6～8范围内。

                                          电话：18053751756 （微信同号）

                                                          办公室电话：0537-3158691

e) 含固体颗粒的最大直径不超过20mm。
e) 适用气压范围0.40MPa～0.70MPa。
QYF17-20气动清淤排污泵产品结构与工作原理

产品多样，欢迎来电咨询合作共赢

销售部经理：程好

24小时销售电话：18053751756 （微信同号）

办公室电话：0537-3158691

地    址：济宁任城经济发区山博路南、志学路西

QYF17-20矿用气动清淤排污泵是我们公司自主产品，排污能力强劲，工作效率高，可排出井下污水杂质，可排出20mm直径的固体颗粒，是排污排水的shou选机器！
QYF系列矿用气动清淤排污泵含义
Q Y —清淤排污泵
F —气动
□--□— 流量m³/h --扬程m

QYF17-20气动清淤排污泵概述
智能化高效节能矿用气动清淤排污泵是山东矿安公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领先水平。QYF系列矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。
QYF17-20气动清淤排污泵产品结构与工作原理
QYF系列矿用气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等，见结构图。
1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。
2、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
3、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换；
