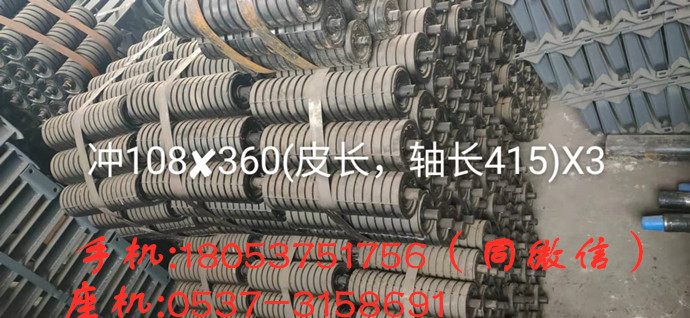

108*360托辊 隔爆油冷式电滚筒煤矿用带式转载机配件


煤矿用带式转载机主要用于煤矿井下掘进机械化作业中，该机前部可与EBZ135、EBZ150、EBZ160、 EBZ200、EBZ230、EBZ260型掘进机及国内外各种掘进机相配套连接，后部可与“DSJ80/40/2×40”、“DSJ100/63/2×75”型带式输送机及矿车配套，实现中介转载。通过该机与可伸缩带式输送机搭接长度的变化，保证转载及运输的连续性，减少可伸缩带式输送机拉伸皮带的次数，实现缩短辅助工时，达到加快掘进速度的目的。

，可与各种掘进机及矿车配套，基本保持了原机的连接方式，因机型不同连接方式有一定差异，包括选用各种可伸缩带式输送机后部配套，在定货时合同上务必注明配套方式。

手机:18053751756（微信同号）
概述  手机:18053751756（微信同号）

   手机:18053751756（微信同号）
4.1结构特征
本机由1、机头；2、前身；3、中身；4、机尾；5、支撑小车五大部分组成。
4.1.1机头部
由机头架、受料斗、连接部、清扫器、改向滚筒及上下托辊组成。
机架为全机基本一致的方管桁架，立杆间用簿钢板封合，形成侧架间用横管及方管斜筋联接，统组成刚性架。
受料斗能保证有效地接料。连接部可将机头直接连在掘进机上，改向滚筒可变更输送带运行方向。清扫器为标准型，能有效清除下带上的积物，上托辊为缓冲式，以清除和承受落料时冲击。
4.1.2前身及中身部：   手机:18053751756（微信同号）
前身由机架上、下托辊组成。中身由机架，上、下托辊组成，共4节，每节长3米，此两部分是承担远距离的主要组成部分。
4.1.3机尾部：

  手机:180537  手机:18053751756（微信同号）51756（微信同号）

由机尾架、隔爆油冷式电滚筒、落料挡板、刮起泥装置组成，长2米。

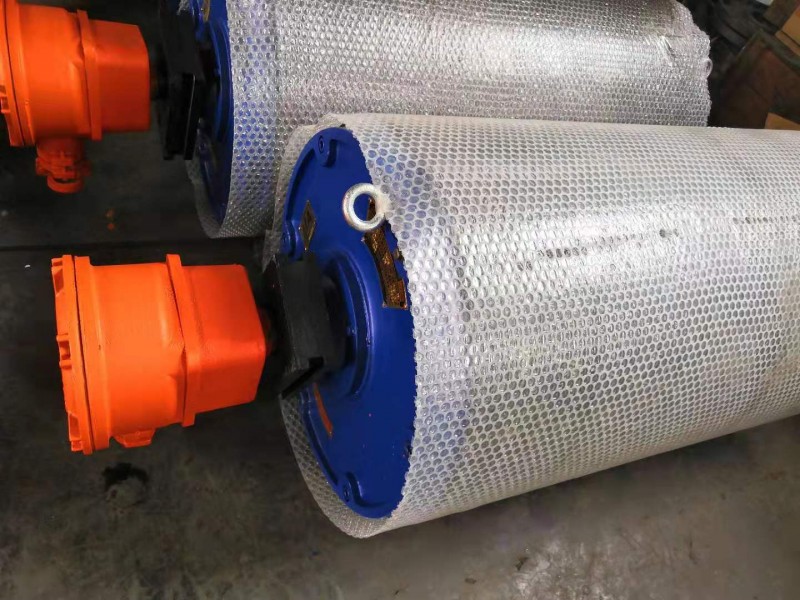

隔爆油冷式电滚筒有三种作用：驱动输送带，改变输送带运行方向，张紧输送带的同时，调整输送带的跑偏。落料挡板分左右主要用来防止物料的乱跑散花。刮泥装置于电滚筒下，机架的T型槽内，当滚筒调距时，随之调整刮泥装置，使其与输送带接触，刮去粘在带上的煤泥。
落料挡板可变换组合孔位把合，使其更好地靠近滚筒。
4.1.4支撑小车
由水平转架构、垂直转架、车轮组成。通过轴连在机尾架上。
工作时，车轮在输送机轨架上滚动。当机器发生偏移时，机尾架沿轴回转。当机器上、下起伏时，转架沿轴回转，以保证小车轮有效着轨。
水平转架上的孔组，可以调节车轮轨距，调节后车轮凸缘内距。
4.2工作原理
本机以阻燃输送带为传动承载机构。输送带的运行，靠机尾的电动滚筒直接带动，机头直接连在掘进机机尾上。当该机后配可伸缩带式输送机时，机尾支撑小车骑跨在带式输送机尾部两侧的道轨上。
当该机后配刮板运输机时，则可订购我厂生产的专用车轮组件，直接落地支撑。
