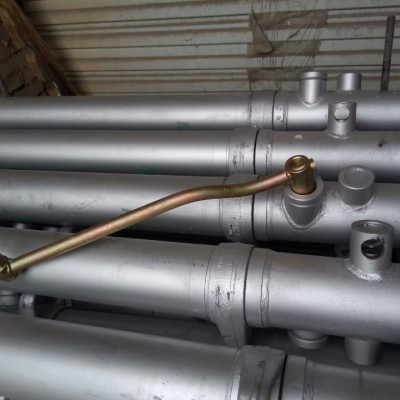

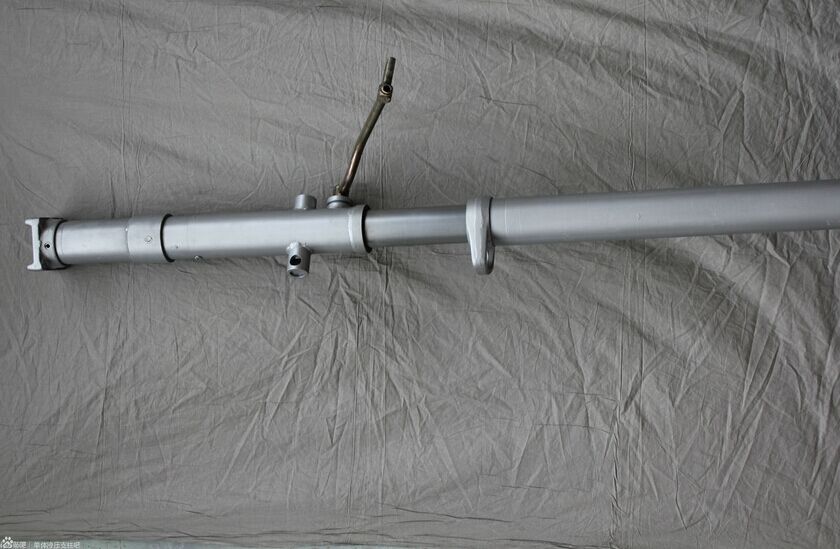

DN20-300/90单体液压支柱

内注式单体液压支柱的工作原理

内注式单体液压支柱工作液为 5 号液压油 ,回柱时油缸中液压油流回活柱内腔形成封闭式循环 ; 不需要泵站和管路系统 ,配套设备少 ,成本低 ;在没有电源和泵站的地方照样使用 ,灵活性大、管理方便、简单 ; 由于工作液是封闭式循环 ,支柱回柱时液压油流回活柱内腔 ,实现支柱本身液压油的闭路循环 ,液压油消耗很少 ;支柱液压系统为闭式系统 ,液压油不外溢 ,不污染环境 ,有利于环保 ,并对工作面生产影响小 ,较好地保持了工作面环境 ,劳动条件较好 ;支柱的阀全部装在支柱内腔 ,受外界污染的可能性小 , 可靠性高。

内注式单体液压支柱的适用范围

1 、煤层倾角：煤层倾角小于 20°的缓倾斜回采工作面 , 采取一定安全措施后亦可用于倾角为 25° ～ 35°的回采工作面。

2 、高度：不大于支柱的高度，即 DN18 型支柱支撑高度为 1.8m ，支撑高度变化范围一般为 1.3 ～ 1.8m ； DN22 型支柱支撑高度为 2.2m ，支撑高度变化范围一般为 1.6 ～ 2.2m 等等。

3 、支柱在承压过程中不应以支柱的中部作为推溜千斤顶的支点推溜；

4 、在炮采工作面使用时，应采取措施防止支柱的活柱表面被崩坏。
