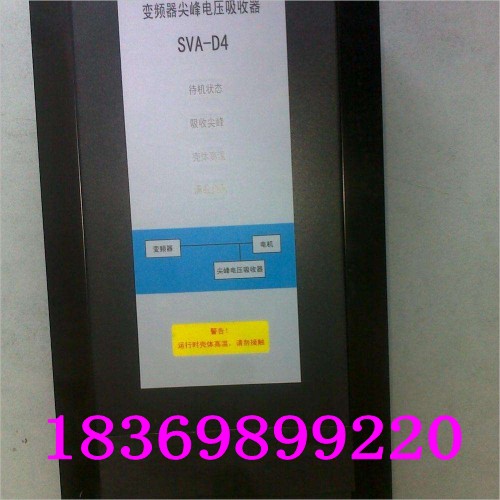

SVA变频器尖峰电压吸收器产品简介
SVA功能与特点：1.解决变频器烧毁电机定子绕组;
2.实时检测尖峰电压，快速吸收尖峰
3.智能控制能量吸收阀门，发挥最大吸收能力
4.IGBT技术控制尖峰电压能量吸收，尖峰电压吸收干净彻底
5.轴承电流吸收电路，大大延长轴承寿命
6.智能控制模块工作不用外接电源
7.工作状态面板显示，随时了解工作状态
8.与电机并联安装，接线简单
SVA变频器尖峰电压吸收器产品说明 变频器驱动电机的电压是脉冲波形（PWM波形），这种波形包含了丰富的高频成份。当变频器与电机之间的连线超过30米时，高频驱动电压脉冲会对电机产生很多不良影响，其中主要包括：电机轴承寿命缩短，电机定子绕组绝缘击穿等。例如，对于额定电压380V的变频器，脉冲电压的尖峰幅度可超过1200V，这种尖峰电压每秒种对电机冲击上千次，很快就导致电机定子绕组的损坏。此外，变频器的输出脉冲电压还会在电机的轴承中产生轴承电流，轴承中长时间流过轴承电流，会造成电机轴承的损坏。图1 变频器的PWM电压损坏电机的定子和轴承 SVA尖峰电压吸收器(Spike Voltage Absorber)是保护电机定子绕组绝缘和轴承的创新性产品。SVA并联安装在电机的电源输入端，能够有效吸收变频器在电机上产生的尖峰电压和轴承电流，极大地延长电机的寿命。 与传统的du/dt滤波器或正弦波滤波器相比，SVA优点有： 1)与电动机并联安装，简便易行; 2)没有电压降，不降低力矩，也不影响变频器对电机的控制; 3)体积小、重量轻，性价比高，特别是对于大功率电机，优势更加明显; 4)选用方便，与电机的转速和载波频率无关，不用与特定功率的电机配型; 5)智能控制，根据载波频率和电缆长度，自动调节吸收功率，确保效果最佳; 6)面板显示信息丰富，可随时了解吸收器的工作状态; 7)内置保险，故障时自动从系统中脱出，同时，面板上显示故障状态; 8)全密封设计，适应恶劣的工业现场环境。图2 SVA吸收尖峰电压的效果 SVA尖峰电压吸收器的核心是高速电压缓存器（HSSB）和高效尖峰能量吸收器（HESA）。当电机输入电源线上出现尖峰电压时，HSSB实时吸收并暂时存储尖峰电压能量。当缓存器中的能量超过一定量时（具体数值在出厂时设定），控制器打开HESA的阀门，将HSSB中储存的尖峰电压能量泄放到HESA中，把电能转变成热能，耗散到空间。这时，HSSB被清空，准备接收下一个尖峰电压的能量。SVA面板上的显示信息如下表：
显示字样 含义 状态灯 待机状态 SVA内部电路工作正常，可以进入尖峰吸收状态 绿灯 吸收尖峰 SVA正在吸收尖峰电压能量 白灯 壳体高温 SVA外壳的表面最高温度超过60℃ 黄灯 满载负荷 SVA的尖峰电压吸收能力已经全部发挥 红灯
SVA变频器尖峰电压吸收器主要电气技术规格
尖峰电压吸收原理： 实时检测尖峰电压，将电能转变成热能，耗散到空间 轴承电流吸收方式： 高频共模电流旁路网络 额定电压： 变频器的额定工作电压为400Vac、690Vac变频器载波频率：小于12kHz变频器最大频率：1500KW 允许电机电缆长度： 300米 工作时壳体温度： 小于90ºC，环境温度为50ºC 面板显示信息： 吸收能量状态，负荷状态，故障状态 工作环境： -10ºC至 +50ºC，最高海拔3000米，相对湿度95% 尺寸、重量： 400V的规格：430mm×210mm×116mm，4公斤
690V的规格：430mm×260mm×145，4.5公斤
