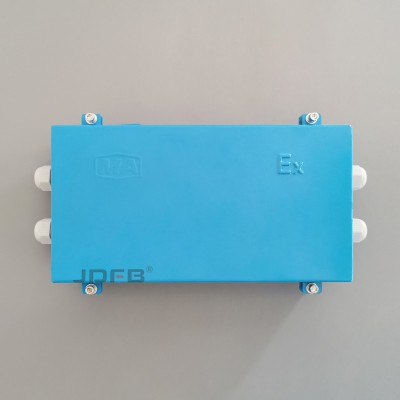

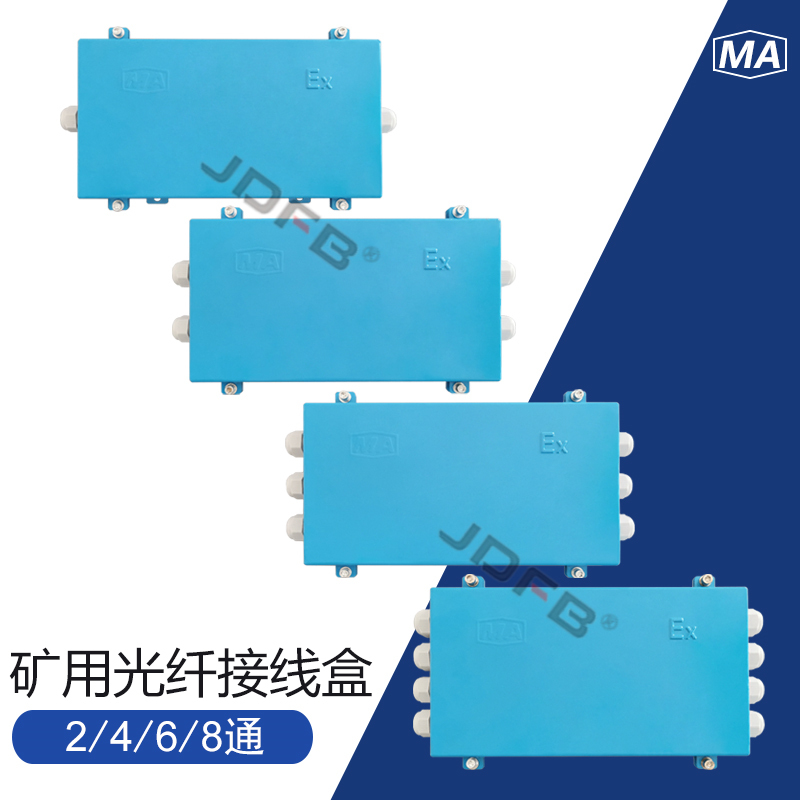

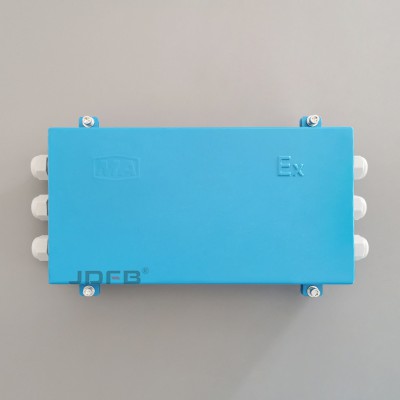

FHG4矿用防爆光纤接线盒 防爆光缆接线盒

FHG4矿用光纤分线盒/JHHG矿用光缆盘纤盒

1 主题内容与适用范围 4

2 引用标准 4

3 产品分类 4

4 技术要求 5

5 试验方法 6

6 检验规则 6

7 标志、包装、运输、贮存 8

1 \FHG4矿用光纤分线盒/J矿用光缆盘纤盒主题内容与适用范围

本标准规定了FHJG4矿用光纤分线盒（以下简称分线盒）的型式及基本参数、要求、试验方法、检验规则及标志、包装、运输、贮存等。

本标准适用于矿用光纤分线盒，该分线盒主要用于煤矿井下连接传输信号的光纤缆线，以延续光信号的传输。

2 引用标准
GB191 包装储运图示标志

GB 3836.1-2000 爆炸性环境用防爆电气设备 通用要求

GB 3836.4-2000 爆炸性环境用防爆电气设备 本质安全型“i”

GB 4208 外壳防护等级（IP代码）

GB 1410 固体电工绝缘、电阻体积、电阻系数和表面电阻系数试验方法

GB 4208-1993 外壳防护等级IP代码

GB/T 10111  利用随机数骰子进行随机抽样的方法

GB/T 12173  矿用一般型电气设备

GB/T 13993.2  通信光缆系列 第2部分：核心网用室外光缆

MT209 煤矿通信、检测、控制用电工电子产品通用技术要求

MT210 煤矿通信、检测、控制用电工电子产品基本试验方法

MT286 煤矿通信、自动化产品型号编制方法和管理方法

YD/T 629.1 光纤传输衰减变化的检测方法传输功率监测法

YD/T 814.1 光缆接头盒 第1部分 室外光缆接头盒

YD/T 1024 光前固定接头保护组织

MT/T 1033-2007  矿用光纤接、分线盒

3 \FHG4矿用光纤分线盒/J矿用光缆盘纤盒产品分类
3.1 型号

  F   H   G  4





3.2 型式

防爆型式：矿用本质安全型

防爆标志：ExibⅠ

3.3 规格

3.3.1 接线芯数：12芯

3.3.2 电缆引出口数：四个

3.3.3 允许光缆公称直径：φ9±1mm

3.4  外型尺寸：462mm x 178mm x 112mm

3.5  质量：1.6kg

4 技术要求
4.1 分线盒应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。

4.2 环境条件：

4.2.1 大气压力：80kPa ～ 110kPa

4.2.2 相对湿度：≤98% （+25℃）

4.2.3 工作环境温度：-5℃ ～ 40℃

4.2.4 在周围空气含有爆炸性气体混合物、无滴水、无强烈颠簸和振动的场合中

4.2.5 贮存环境温度：-40℃～+60℃

4.2.6 振动：加速度50m/s²

4.2.7 冲击：峰值加速度500m/s²

4.3 基本功能

4.3.1 具有恢复光缆护套的完整性和光缆加强构件的机械连续性的性能。

4.3.2 提供光缆中金属构件的电气连通、接地或断开的功能。

4.3.3 具有使光纤接头免受环境影响的性能

4.3.4 提供光纤接头的安放和余留光纤储存的功能

4.4 外观

4.4.1 外观涂层应均匀，不应有明显起泡、龟裂、脱落现象。金属件不应有腐蚀和明显机械损伤；开关按键操作灵活可靠，零部件应坚固无松动，塑料件不得有影响产品性能的变形。

4.4.2 标志、铭牌文字清晰，安装应牢固端正。

4.4.3 其他外观要求应符合GB 3836、GB/T 12173和国家及行业有关标准的规定。

4.5 结构

光纤分线盒由外壳、内部构件、密封原件和光纤接头保护件4部分组成。符合YD/T814.1要求。

4.5.1 内部构件

光纤分线盒内部构件包括以下部分：

支撑架：是内部构件的主题，用以内部结构的支撑

光纤安防装置：用于有顺序的存放光纤接头（及其光纤固定接头保护组织）和余留光纤，余留光纤盘放的曲率半径不小于30mm，并有为重新接续提供容易识别的纤号的标记和方便操作的空间

光缆固定装置：用于光缆护套固定和光缆加强构件固定，且固定牢固

4.5.2 光纤固定接头保护组件

光纤固定接头的保护采用热缩式。保护组件采用的材料热软化温度不小于65℃，

能在-40℃～+65℃温度下长期使用

4.5.3 其他结构要求

其他结构符合GB3836、GB/T 12173和国家及行业有关标准的规定

4.6 外壳防护性能

仪器的外壳防护等级为GB4208-93中IP54等级
