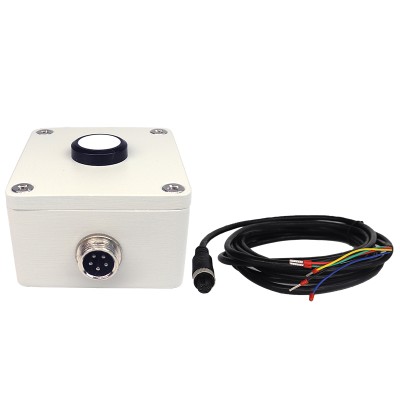

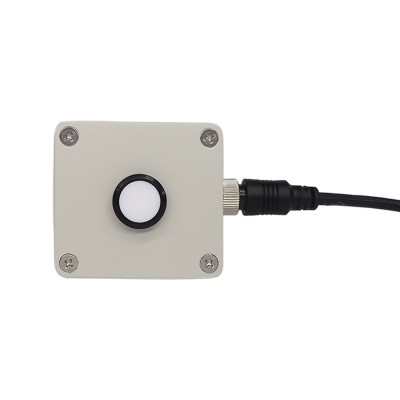

RY-CZW/X型紫外辐射表

产品简介
紫外辐射表是用于测量大气中的太阳紫外线辐射（UVAB 波长范围）的精密仪器。该仪器与数据采集器配合使用可提供公众所关心的信息：UV 指数、UV 红斑测量、UV 对人体影响及 UV 特殊的生物学和化学效应。因此倍受气象、工业、建筑及医学方面的重视，广泛应用于暴晒引起的红斑剂量、综合环境生态效应、气候变化的研究及紫外线监测和预报。

产品原理
紫外辐射表采用紫外光传感器，接受紫外光波的电信号，通过一个波长范围为 280~400nm 的滤光器，其输出RS485。特殊造型的散射器可使该表获得非常好的余弦响应，并阻止滤光器的太阳直射，减少漂移和热调制。在表体的上方安装滤光片，满足光谱透过，减少外界环境对探测器的影响，并起到保护作用。该表具有良好的密封性和耐候性，允许连续室外工作。

技术指标
光谱范围 UVAB 280~400nm；
余弦响应 ≤4%（太阳高度角 30°时）
工作温度 -50℃~+50℃
测量范围 0~70 w/m-2
响应时间 ≤1s（99%响应）
输出 RS485

接线定义：
485输出传感器出厂标配一条3米四芯电缆，用户可根据需要定制适当长度的电缆，电缆规格为0.2mm²四芯屏蔽电缆，接线颜色定义为：

485输出颜色定义
红色 电源正极
黑色 电源负极
黄色 A
蓝色 B

安装示意图：

通信协议
1、通讯规格
9600,8,1,N,N
1、数据包统一格式
（XX：从设备站号0x01-0xFF;CRClo CRChi：CRC校验码低字节在前，高字节在后）

2、写站号命令
主机发送命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 数据长度 数据 CRC校验
00 10 0001 0001 02 00xx CRCloCRChi（XX=0x01-0xFF）

从机响应命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
00 10 0001 0001 CRCloCRChi

示例：(地址改为33)
命令 00 10 00 01 00 01 02 00 33 EA 04
回复 00 10 00 01 00 01 51 D8

3、读站号命令(固定命令)
主机发送命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
00 03 0001 0001 CRCloCRChi

从机响应命令格式：
设备地址 功能码 数据长度 数据 CRC校验
00 03 02 00xx CRCloCRChi（XX=01-ff）

示例：（地址为FF）
命令00 03 00 01 00 01 D4 1B
回复00 03 02 00 FF C5 C4

4、读数据命令
主机发送命令格式：
设备地址 功能码 起始寄存器地址 寄存器个数 CRC校验
xx 03 0000 0001 CRCloCRChi

从机响应命令格式：
设备地址 功能码 数据长度 数据 CRC校验
xx 03 02 00yy CRCloCRChi
示例：
命令：FF 03 00 00 00 01 91 D4
回复：FF 03 02 00 11 51 9C
辐射 = 00 11  = 17/10 = 1.7 W/m2
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
