热交换式流量开关 水流指示器 水流量传感器 源头工厂

FCT热交换式流量开关可对管道中的液体流动情况进行实时监控，提供开关量输出，6个LED实时显示流体状态，可实现下列监控功能：介质降低/提高流速；介质存在/不存在；介质流动/静止。适用于管道内流体流速大小、断流的监测，防止泵的空转。被广泛应用于石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。

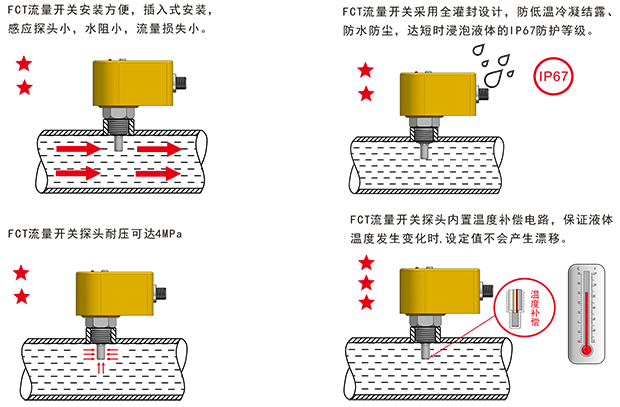

FCT热交换式流量开关特性：

1、有效防止缠绕物。

2、全防水壳体设计。

3、适用管径范围大，任意调节设定点。

4、指示灯直接显示流量变化。

技 术 参 数：

测量范围:  水：0.03~3m/s

                 油：0.03~3m/s
                 气：2~20m/s
耐       压:  4MPa (特殊60MPa）
连接方式:  螺纹G1/2 "、G1/4 "、其它
开关时间:  ON : 典型≥4s（1~13s）
                OFF :典型≥4s（1~15s）
温度变化反应时间 : ≤12 s
工作电压:  DC24V，AC / DC220V
功       耗:  2W ( 24VDC ) , 3W ( 220VAC/DC )
输       出:  继电器, NPN/PNP输出
接点容量:  0.4A /125VAC，2A /30VDC
绝缘阻抗:  100VDC时，50MΩ
探头材质:  304不锈钢
壳体材质:   PP
工作温度:  - 10℃~60℃
环境条件:  - 20 ~85℃,≤85 % RH
防护等级:  IP67

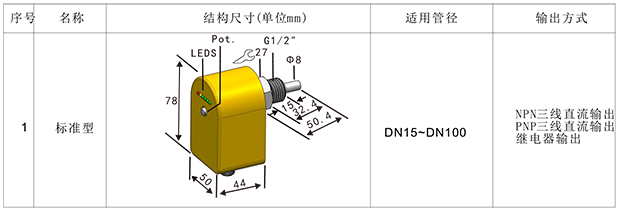

结 构 图：

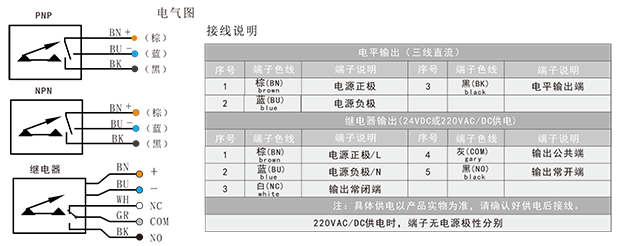

接 线 图：

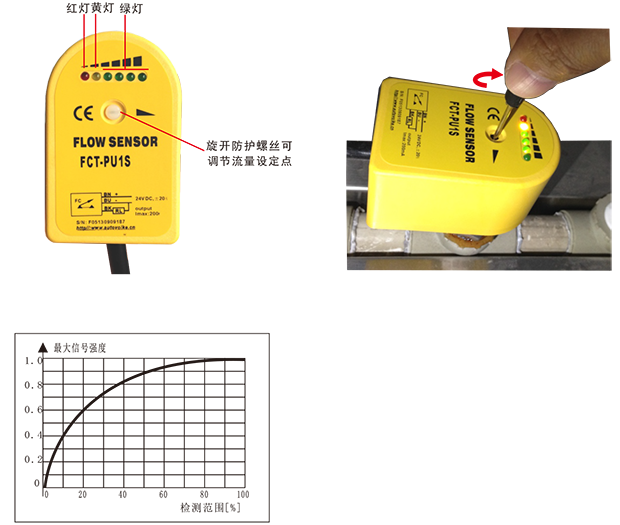

FGS热式流量开关，可以很方便的设定流量报警结点，旋开防护螺纹，用配备螺纹刀调节底下旋钮可以

设定流量报警点。对于输出形式为PNP、NPN和继电器的流量开关，其LED指示的含义如下：

        －红灯亮   流速低于设定点（晶体管不导通/继电器不动作）

        －黄灯亮   流速等于或高于设定点（晶体管导通/继电器动作）

        －黄灯和绿灯亮   流速超出设定点的程度（绿灯1、2、3或4 与黄灯一起亮）
