一、产品简介及用途：
YL-818E是一款100m不锈钢外壳的数显电接点压力表(外壳材质304不锈钢)，用于替代机械式电接点压力表。这款电接点压力表主要为了取代传统机械式电接点压力表,特别适合使用在压力冲击频繁,现场震动强烈的工况场合。具有抗震动,寿命长,操作简单,显示清晰等特点。同时该款数显电接点压力表具有多种压力单位切换、一键清零的功能。
技术特点:
☆ 100mm不锈钢壳体，配防水航插，带线1米
☆ 304不锈钢外壳 304不锈钢接头
☆ 四位LED实时显示压力
☆ 多种压力单位切换,一键误差清零
☆ 完全等同机械式电接点压力表的接线方式
☆ 精度高
☆ 耐震 耐冲击

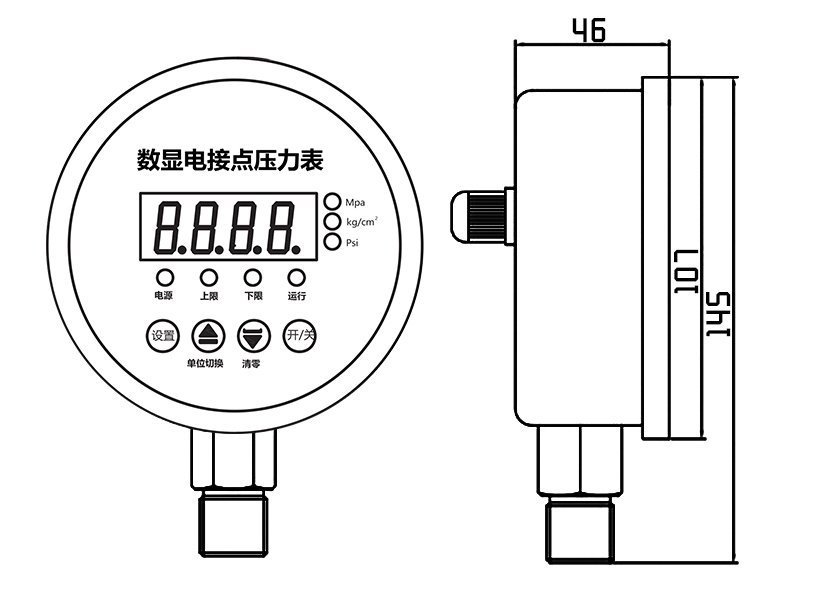

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 压力范围 |
负压：0~-100kPa（0~-0.1MPa） 微压：0~5...10...25...50...100kPa 常规：0~0.25...0.6...1.0...1.6...2.5...4MPa 高压：0~6...10...16...25...40...60MPa 超高压：0~100...160...200MPa |
| 过载能力 | 150%（＞10Mpa）200%(≤10Mpa) |
| 输出继电器容量 | 220V AC 5A |
| 供电电源 | 24V DC;220V AC;380V AC |
| 设置范围 | 全量程段可以设置控制点，防波动回差设置 |
| 输出形式 | 继电器输出，（高报警 低报警 公共线）接线方法同电接点压力表 |
| 精 度 | 0.5%FS |
| 测量介质 | 对304不锈钢无腐蚀的气体、水、油等介质 |
| 使用温度 | -20~65℃ |
| 表壳直径 | 75mm轴向（带边100mm） |
| 材 质 | 304不锈钢 |
| 接线定义 | 电源线：红 蓝 高报警：绿（灰） 低报警：白 公共线：黑 |
| 接线保护 | 反极性保护、短路保护 |
| 安装方式 | 径向安装 |
| 接口尺寸 | M20*1.5、G1/4、G1/2 |
