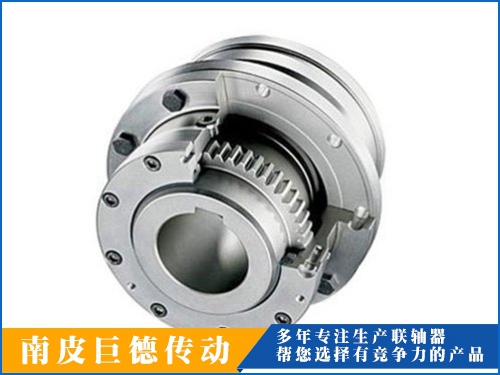

WGC垂直安装鼓形齿式联轴器用于设备的垂直轴连接，属于鼓形齿式联轴器的一种，不同的是普通鼓齿联轴器用于横向连接而WGC垂直安装鼓形齿式联轴器为纵向连接，另外WGC垂直安装鼓形齿式联轴器分为I型和II型两种形式，I型为带压盖型，优点在于拆卸压板即可检验、换外齿；缺点是制作工序复杂重量大价格高；II型为不带压盖型，优点是价格便宜。
WGC垂直安装鼓形齿式联轴器相对于直齿联轴器来说可允许大的角位移，可改善齿的接触条件，提高传递转矩的能力，延长使用寿命，具有角位移时沿齿宽的接触状态，由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。
WGC垂直安装鼓形齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，WGC垂直安装鼓形齿式联轴器需在有良好和密封的状态下工作。WGC垂直安装鼓形齿式联轴器同齿式联轴器一样径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。

桥式起重机整体结构以及起重机械使用中危险因素
【一】、桥式起重机整体结构
(1)桥架。桥架作为桥式起重机的基础构件，主要包括端梁、主梁、走台等部分组成。其中，主梁主要是跨越地面上空，划分工作范围，有箱形、腹板、圆管等。主梁两端都设置了端梁，并在主梁外侧两端设有走台和安全杆。驾驶室一侧走台上设置了大车移行机构，并在另一侧走台上设置了小车电气设备供电装置。主梁上方设置了导轨，小车在导轨上移动。这样在大车移动结构推动下，即可沿着上方轨道运行，实现运输功能。
(2)大车移行机构。该机构主要包括大车拖动电动机、减速器、传动装置、车轮、制动装置等组成，驱动方式包括集中驱动和分别驱动两种。
(3)小车移动机构。小车主要装设在桥架轨道上，可以顺着轨道进行移动。小车主要是由钢板焊接而成，由小车架和小车移行结构、提升结构组成。其中，小车移行机构主要包括制动装置、电动装置、联轴节、减速装置、车轮等组成。通过小车电动机驱动小车转动轮，从而实现小车移动(沿着轨道)，由于小车主动轮较为接近，所以采用1台电动机驱动。小车移动机构传送形式分为两种：即小车两个主动轮间设置减速箱和小车-侧装载减速箱。第一种方法能够让传动轴扭矩更加均衡第二种方法能够让安装、检修工作更加便捷。
(4)提升机构。提升机构主要包括减速器、电动机、卷筒、制动器组成。联轴器和制动轮可以提升电动机和减速器相连接，减速器的输出轴和缠绕钢丝卷筒相连接，并与钢丝另一端装上吊钩，在桥式起重机运作过程中，卷筒就会产生转动，吊钩就会随着钢丝转动而实现升降功能。其中，如果是量在15：以上的大型桥式起重机，通常配备两套提升机构，包括主钩和副钩。可见，将重物挂在吊钩上并随着卷筒旋转实现起升，通过小车移动获得位移，并随着大车在车间方向做出移动，这样即可实现纵向、横向、垂直运输，可以在指定范围内将重物传输到任何位置，从而完成起重运输任务。
(5)司机操纵室。操纵室就是操纵起重吊舱，主要包括操纵室(有大有小)、小车移动机构控制装置、提升控制装置、起重保护装置等。通常操作室固定在主梁一端，操作室上方会设置走台舱口，主要供检修人员展开检修工作。
针对起重机在工作过程中可能出现的情况将分别进行分析：其一，当起升机构满载货物，由于电机与减速器之间的联轴器脱落，起升机构失去动力，货物从最高点自由落下时，制动器均未起作用，模型中右边制动轮在货物带动下高速转动，此时制动轮产生的惯性力可能使得高速轴失效；其二，整机正常运转，但是由于安装误差联轴器或者电机轴和减速器轴的不对中，使得在减速器高速轴左端产生一个附件的力，并且随着轴的转动，此力方向是交变的，若使用时间较长将会产生疲劳断裂，在此不对疲劳失效分析，从弯、扭组合的方面对其进行研究；其三，整机正常工作，因为突发事件，两个高速轴制动器同时制动，加于制动轮上的转矩非常大，减速器高速轴可能因扭转强度不够而失效；其四，当不对中与两个制动器同时制动时，高速轴也有可能失效。
【二】、起重机械投入使用后自身和周边环境下的危险因素
起重机械确切投入使用后，在生产作业过程中危险因素也是多方面的。
第一，重物坠落的危险，起重机顾名思义起到的是将厚重的物料提升至相应位置投入使用的作用，但是其也是有负荷量限度的，当起重机超载作业、或因长期作业磨损吊具、钢丝绳断裂等情况发生时，就会导致起吊重物坠落危险，如果有人员在重物下方，就会导致物料损坏和人员伤亡的事故发生。
第二，起重机自身和在生产作业周边环境中存在的危险因素，包括人员高处跌落危险、起重机挤压和碾压危险、触电危险、物料性质存在危险、起重机机械部件危险、金属结构损坏危险以及工作粉尘、噪音危险等。起重机相关标准规定高度超过两米的就属于高空作业，而起重机本身高度就在这距离之上，所以属于高空作业，指挥人员和作业人员在生产区域对起重设备进行指挥和操作，如果没有相应的保护装备、装置，所有人员的一系列操作都面临坠落的危险；起重机挤压和碾压危险，这个主要是指起重设备与附近设备或其他设施没有按照规定相隔一定距离，在生产作业过程中起吊物对人员造成挤压，而运行机构和制动器损坏就会造成溜车碾压人员的情况头触电危险主要指间接触电危险，表现方式为电力设施和设备绝缘体损坏；而物料性质是指起重机搬运的高温、有毒、有腐蚀性等危险品，一旦泄漏就会造成人员伤害；起重机本就是由很多金属部件和结构组成的，所以当脆弱的人身与金属零件发生强烈碰撞时，就难以避免受伤，而对于液化起重机来说，其液化原件损坏时高压喷射的液体也同样对人身造成伤害；起重机上某些金属结构连接起重机各部，起到保持平衡的作用，一旦发生损坏，轻则造成起重机倾斜，重则倾翻；起重机械执行期辐射、噪音、粉尘的危害，辐射束激皮肤使人心情烦躁、噪音会导致人们听力下降或短暂失聪，而粉尘则让人无法正常呼吸。
