概述6ES7517-3HP00-0AB0

SIMATIC S7-1500H， CPU 1517H-3 PN， 中央处理器，带 内存 2 MB 用于 程序和 8 MB 用于数据，  1 个接口：PROFINET RT 带双端口交换机，  2 接口：PROFINET， 3./4.接口：H-SYNC， 需要 SIMATIC 存储卡

详细说明

产品

商品编号(市售编号) 6ES7517-3HP00-0AB0

产品说明 SIMATIC S7-1500H， CPU 1517H-3 PN， 中央处理器，带 内存 2 MB 用于 程序和 8 MB 用于数据，  1 个接口：PROFINET RT 带双端口交换机，  2 接口：PROFINET， 3./4.接口：H-SYNC， 需要 SIMATIC 存储卡

产品家族 CPU 1517H-3 PN

产品生命周期 (PLM) PM300:有效产品

价格数据

价格组 / 总部价格组 JC / 216

列表价（不含税） 显示价格

您的单价（不含税） 显示价格

金属系数 无

交付信息

出口管制规定 AL : N / ECCN : EAR99H

工厂生产时间 110 天

净重 (Kg) 2.297 Kg

包装尺寸 21.20 x 26.50 x 18.20

包装尺寸单位的测量 CM

数量单位 1 件

包装数量 1

其他产品信息

EAN 4047623408024

UPC 804766778230

商品代码 85371091

LKZ_FDB/ CatalogID ST73

产品组 4B91

组代码 R132

原产地 德国

Compliance with the substance restrictions according to RoHS directive RoHS 合规开始日期: 2018.10.31

产品类别 A: 问题无关，即刻重复使用

电气和电子设备使用后的收回义务类别 -

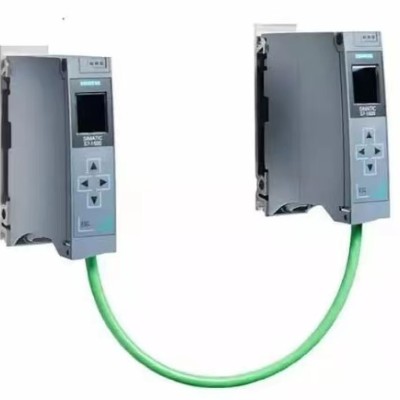

西门子PLC模块 S7-1500R/H 冗余系统提供了两种类型的 CPU，S7-1500R CPU 和 S7-1500H CPU，共有四种型号。其中 CPU1513R 和 CPU1515R 适合中小型项目应用，如果一个 CPU 失效 ，备用 CPU 将自动接管程序控制工作，可以防止数据丢失，并且程序可以快速恢复运行。CPU1517H 具有相似的功能特性，但性能更强，适合处理大型任务。CPU1517H 带有的光纤同步模块，可以实现快速、平滑的切换。CPU1518HF 具有更大的内存，的速度和更多的通讯接口，并可以应用于对功能安全有要求的领域，功能安全等级可达 SIL 3。

西门子PLC模块 S7-1500R CPU 之间是通过集成的 PROFINET X1 接口进行同步的，两个 CPU 的 PROFINET 接口连接在 MRP 环网上。S7-1500H CPU 有的两个同步模块和两根同步光纤，因此与 S7-1500R 相比性能得到显著提升，切换时间更短。除了同步的链路不同外，这两种 CPU 在同步的机制和原理上完全相同，没有区别。

西门子PLC模块 S7-1500R/H 使用的 IO 系统是 PROFINET IO 设备，如 ET200SP 和 ET200MP 分布式 IO 站，推荐使用支持 PROFINET 系统冗余 S2 的设备。

更多关于 S7-1500R/H 冗余系统的信息，请参考 S7-1500R/H 冗余系统的手册，下载链接：https://support.industry.siemens.com/cs/cn/zh/view/109754833

S7-1500 R/H 冗余控制器进一步扩展了 S7-1500 产品家族，S7-1500 R/H 冗余控制系统可以有效避免控制器故障引起的停机和数据丢失的风险，确保设备的高可用性，进而提高工厂效率。使用 S7-1500R/H 冗余系统可以功能替代原有的 S7-300/400 软冗余，而且性能还有很大提升和扩展！

三、西门子PLC模块 S7-300/400 软冗余与 S7-1500R/H 冗余系统的主要区别

1、冗余机制不同

西门子PLC模块 S7-300/400 软冗余是通过软件冗余包实现的冗余是软件冗余（software redundancy），是采用编程的方式来实现 PLC 同步和故障切换的。

西门子PLC模块 S7-1500R/H 冗余是硬冗余（hardware redundan
