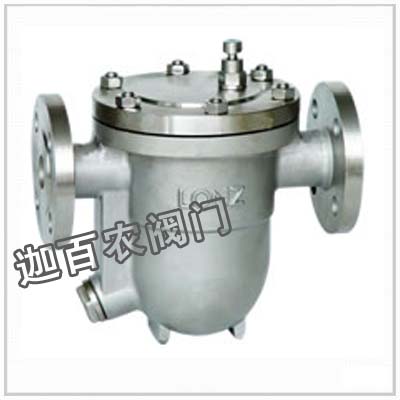

JBN-蒸汽疏水阀
蒸汽疏水阀概述：
自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭。装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量。当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
蒸汽疏水阀产品特点： 【 http://www.shjbn.net/ssfxl 】
1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得理想的加热效率。
2、蒸汽压力变化时，不受影响，能连续工作性能稳定。
3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。
4、自动排空气性能好。
5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
蒸汽疏水阀规格及技术参数：
1、公称通径( DN )：15~150 ；
2、公称压力( PN )：1.6~4.0MPa ；
3、极限工作压力 (PMO) ：0.2~1.6 MPa ；
4、极限工作温度 (TMO) ：350 ℃；
5、工作介质：蒸汽凝结水；
6、无负荷漏气率：小于 3% ；
7、过冷度： 0.5% 。
蒸汽疏水阀适用优点：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
蒸汽疏水阀设计原理：
本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。
蒸汽疏水阀其结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
