桥式起重机结构优化设计方法和桥式起重机结构优化设计方式{一}、桥式起重机结构优化设计方法
1、转动结构设计
小车减速机的安装位置主要有两种，一是安装在小车主动轮的中间；另一种则是安装在小车主动轮的一侧。前者可以使减速机的输出、转动轴的受力比较均衡；后者则具有安装、维修保养较为方便的优势，但小车车体的平稳性较差。减速机的安装方式决定额小车的转动方式。
2、主梁结构设计
桥梁勘查战略中主梁结构设计的可持续发展性决定了桥梁工程操作行业发展程度与发展速度。主梁结构分为单、双桥梁架两种类型，均由主梁与端梁构成主梁主要供起重小车运行，而端梁则发挥运行的支撑作用。主梁的结构设计主要有以下三种：(1)箱形结构：在箱形结构的设计当中，普遍采用的是正轨箱形双梁的形式，上下两翼的缘板与两侧的腹板构成主梁。上翼的中心布置着小车的导轨，这种结构比较简单易于批量生产，但存在重量较大的缺点。
(2)四析架式结构：是一种由四片平面析架组成的封闭结构且上层结构设有走台板，具有质量轻刚性强的优势。
(3)空腹析架结：同属于封闭结构，但除了主腹板为实腹工字形设计外，其余的钢板设计成为多窗口的无斜杆的空空腹结构，上下均铺设走台板，电气设备的运行装备安装在桥架内部，较四析架式结构的结构更轻，刚度更大，是我国最为常见的主梁结构。
3、驱动结构设计
结合整体的实际布局对应用系统进行设计，调度体系必须具有较强的针对性才能在起重机开发与利用的整体机制中形成稳定的构架体系，有效的解决设备操作问题，起重驱动结构的设计方式主要有一台电动机驱动两边主动轮的集中驱动、两台电动机分别驱动两边的主动轮的分别驱动，以及制动、减速、电动机系统的三合一的驱动方式。
4、运作结构设计
较强的科技性是现场调度的显著特点，与现场运作结构的特色与运作模式，共同构成了现代化的起重机利用体系，同时也是加速机械化转型的关键所在。电力是桥式起重机的主要驱动能源，由司机进行室内操作。四个主动轮和从动轮组成了起重机的运作结构，若是轮压过大还需增加车轮进行降压。
设备使用初期为每季润滑一次，以后可根据油的清洁程度半年到一年更换一次，随着使用季节和环境的不同，选用油料也有所不同。夏季或高温环境下可选用某些工业齿轮油，冬季低于-20℃选用某些冷冻机油。联轴器每月添加一次，工作温度在-20~50℃，冬季用1-2号锂基润滑脂，夏季用3号锂基润滑脂，但二者不能混合使用；工作温度高于50℃，用锂基润滑脂，冬季用1号，夏季用3号；工作温度低于-20℃，用1或2号特种润滑脂。
{二}、桥式起重机结构优化设计方式
在桥梁工程中，桥式起重机主要发挥着材料与物料等大、重型工作的调运。虽然经过近年来的努力，我国造在桥梁工程领域的水平得到了较大程度的提升，但是为了优化和提升起重机的开发与利用的设计，有必要引进数字化的信息管理技术，更好的满足大中型起重机结构设计特殊性的需求。而且建立数字化、自动化的操作控制系统，提高设备操控的技术含量，建立稳定的操作平台才能最大程度的降低设备故障的发生率。
桥式起重机机构由电动机、减速控制器、制动设备、滑轮机组等部分构成，是高架轨道常用的起重设备。机械化、数字化控制系统的出现不但提高了现场调度控制的效率，实现操作的流程化与规范化，成为了起重机开发与利用的发展趋势。数字化系统的出现提升了起重机操作的科学性与效率性，促进了设备操作模式与改造的系统化建设与发展。
1、科技化
在起重机控制系统机械化的提升与建设方面要充分发挥数字化技术的指导作用，提高起重设备开发的创新创新程度，提高设备质量，避免浪费。要充分的对起重机的结构布局平台加以利用，结合操作方式的区域性等的特点，制定具有特色的操作方式，根据不同的结构层次，选择合适的数据库系统，提升桥式起重机构优化与设计的机械化程度。
2、功能化
对桥式起重机进行数字化的功能的升级与改造，实现可调度职能的综合化，特别是协同施工系统的数字化对区域协同施工的设计与分析提供的指导方向。操作系统的数字化改造充实了起重机的结构体系，优化了设备操作流程，尤其是大大提高了硬件设定、数据采集与校准方面等操作效率。
3、最优化
提升操作单位对设备结构的改革创新，以创新技术进行实地操作指导是提升桥梁工程参与度的重要手段，其中如何提升设备操作效率成为了关键所在。对设备进行高效操作是开发起重机所必须的，而数字化技术作为现代工业的领先技术，能够有效的促进机械化施工模式的构建，形成科学的发展机制，促进起重机结构布局的与发展模式的最优化。

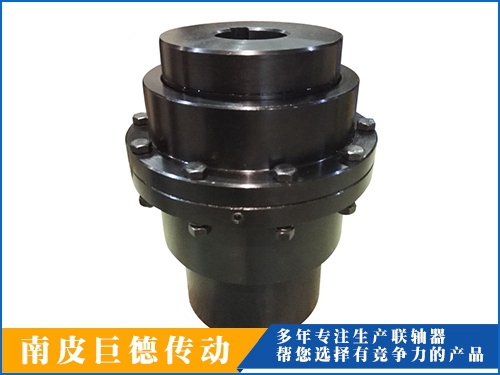

南皮县巨德传动设备制造有限公司(http://www.czjdcd.com)是从事联轴器研究、生产的企业。公司产品主要有：各种规格鼓型齿式联轴器、柱销联轴器、梅花联轴器等，供应国内许多机械行业，多年来广受用户信赖和好评。
