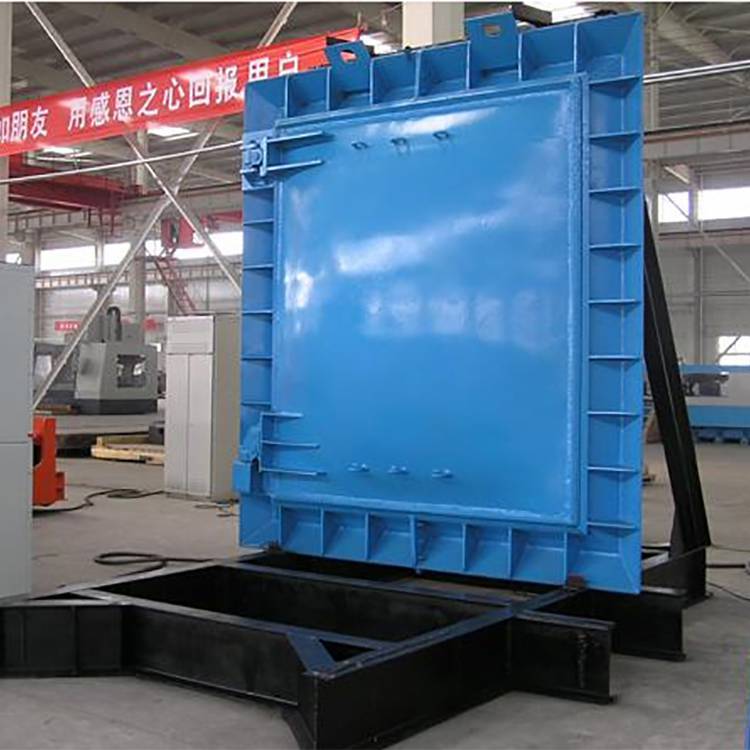

平板防水闸门 结构新颖合理耐高压执行标准

它由混凝土墙垛、门框和能开启的门板组成。砌筑在通往水害威胁地区巷道的总汇合处、井底车场和井下水泵房。闸门平时开启，在运输巷道内闸门所在位置装设短的活动铁轨，当发生透水时将其拆卸，关闭闸门。
矿用防水闸门主要特点
为了适用高水压的需要，门体结构趋于轻型化，低压防水门门体一般采用平板型或拱形结构，中高压防水门门体一般采用薄壳结构。
作为井下比较重要的安全设备，防水闸门必须具备坚固可靠、密封性能好、启闭轻巧的特点。
矿用防水闸门材料选择
防水闸门的门扇形状有圆形和矩形两种。
当水的压力超过3MPa时，可用球面形门扇以抵抗水压力。门板一般用铁板或钢板制成，其厚度按水压力大小确定。
当水压力不超过4MPa时，可用36一65mm的钢板制成，或在工字钢两面焊上钢板制成；当水压力超过4MPa时，应该用铸铁浇铸而成。
门框的尺寸应该满足运输要求，一般宽为0.9-1m， 高为1.8-2m。
门框与门扇的接触面做成斜的，其间垫上橡皮板、铅板或浸过焦油的帆布，确保接触面严密不漏水。
矿用防水闸门工作原理
防水闸门主要由门扇、门框、门枢，拉紧装置组成，门扇为采用度压力容器钢板整体热模压成型的双曲面结构具有抗水压强结实的特点，为了更好的抗压我们在门扇 上增加了加强筋板正面为十字纵设置，整体风门为带弧度风门具有较好的承压能力，为了达到防腐效果我们的门扇还涂有两遍防锈漆；门枢设置在门框上，门枢沿竖直方向并排设置多个；门扇通过门枢与门框转动连接；门扇上设置有拉环，门扇上设置有逃生口；拉环共设置有多个；启闭油缸与门扇转动连接，启闭油缸与逃生门传动连接；逃生门通过铰链与门扇转动连接，逃生门为圆形结构，逃生门上设置有o型圈；铰链沿竖直方向并排设置多个；拉紧装置与门扇上设置的拉环连接，拉紧装置并排设置多个，拉紧装置与拉环对应。

在突水时，工作人员能及时关闭门扇，未能及时撤出的人员能从逃生门安全撤出；当水位上升至逃生门高度时，再关闭逃生门，达到防水目的，采用o型圈密封，密封性，防水闸门在煤矿井下的使用延缓灾害进一步扩大，为人员的撤离争取更多的时间；配置启闭油缸后，能随时关闭逃生门，对矿井及其人员安全更为有利。

矿用防水闸门安装要求
1、安设防水闸门处的围岩应该稳固、不透水。
2、混凝土墙垛的四周要楔入岩石内，以承受较大的水压力和不漏水。
3、防水闸门平时呈敞开状态，它所在处安设由短的活动钢轨，发生突水时矿用将活动钢轨快速拆除，把防水闸门关闭，闸门关闭方向应由来水侧向外侧关闭。
