SQUIX 贴标手臂

可建置于生产线上
贴标手臂 S1000

即印即贴应用

针对所有具备剥离功能的条码打印机，贴标手臂 S1000 搭配条码打印机 SQUIX 是相当经济实惠的解决方案 - 不仅可半自动操作也能垂直建置于生产线上。借由举升气缸将标签贴在产品上。

1) 由 100 mm 的可压贴距离、标签高度 100 mm、打印速度 100 mm/s 所计算得出

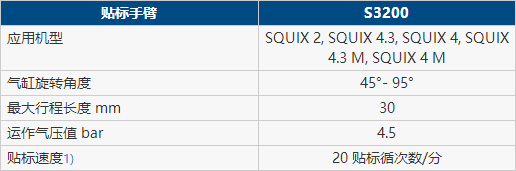

贴标手臂 S3200

即印即贴应用

针对所有具备剥离功能的条码打印机，贴标手臂 S3200 搭配条码打印机 SQUIX 是相当经济实惠的解决方案 - 不仅可半自动操作也能建置于生产线上。可将打印完成的标签自动贴标于产品上。

借由旋转气缸手臂可在 45° - 95° 的区间水平转动定位标签，并借由短行程气缸将标签贴在产品上。

使用寿命、预先剥离功能、气压计、稳定度和支撑气流等说明请参照贴标手臂 S1000。

1）由标签高度 40 mm、打印速度 100 mm/s 所计算得出
压贴垫片或吹贴垫片可依照标签大小订制。

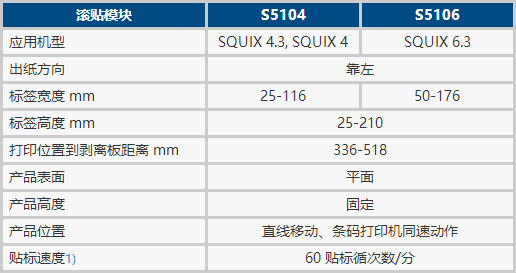

滚贴模块 S5104, S5106

应用于输送带上的产品贴标。感应器侦测到贴标位置后开始打印程序，贴标进行的同时同步打印下一张标签。传送速度和打印速度必须保持一致。使用反射式感应器监控定位。

1.由标签高度 100 mm、打印速度 100 mm/s 所计算得出

技术细节

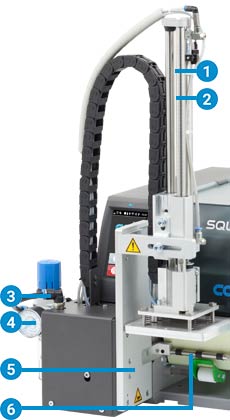

贴标手臂 S1000

1 产品使用寿命长：气缸采用滚珠轴承，耐磨损。

2 适用于不同产品高度：举升气缸可依不同高度进行贴标。提供订购不同的行程长度。

3 气压计：微型过滤器能过滤脏污，减压阀则确保标签维持良好的打印品质。

4 高稳定度：支撑气流、吸附气流和气缸的举升速度都可调整。针对易碎产品和包装能将接触压力调至小于 10 N ( 1 kg )。

为了避免在吸气管道累积脏污，在完成每次贴标动作后会利用空气压力脉冲清洁。

5 标签尺寸：适用于宽度 25 - 176 mm、高度 25 - 200 mm 的标签。

6 支撑气流：支撑气流可辅助固定标签于垫片上。

预先剥离按钮

应用于测试贴标程序。确定作业后开始打印标签并由贴标手臂吸标、贴标。按下开始钮后可重新进行贴标程序。
