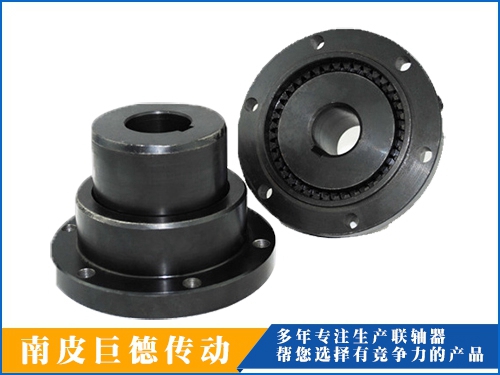

鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点) ：
1、承载能力强。在相同的内齿套外径和联轴器外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15～20%；
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1º；，而鼓形齿式联轴器的许用角位移为1º；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；
3、鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；
4、外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。
5、传动效率高达99.7%。 基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。鼓形齿式联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。
电缆卷筒类型原理与桥式起重机整体结构{一}、电缆卷筒的类型及其工作原理
电缆卷筒的产品种类相对较多，比较常见的有配重式、磁滞式、变频式、力矩式等等。大体上可将电缆卷筒分为以下两种类型：一种是弹簧驱动式电缆卷筒，其常被用于控制电缆的放出和卷起，这种类型的电缆卷筒在起重机械设备中的应用较多；另一种是电机驱动式电缆卷筒，其基本工作原理如下：力矩电机具有变转矩输出的特性，在高转速的情况下会输出小转矩，在低转速的情况下会输出大转矩，这种机械特性能够满足电缆卷筒的要求。当设备正向接近地面电缆锚位时，力矩电机处于正常工作状态，通过减速机放大转矩后带动卷盘旋转，在卷盘旋转的过程中收卷电缆。力矩电机的转速会随着电缆卷绕自径的不断增大而降低，并输出与此相适应的较大转矩，以此确保大车运行速度与收揽速度趋于一致，始终保持恒定的收揽张力。当设备反向远离地面电缆时，力矩电机保持不变的电动势方向，与此同时大车运行拖拽电缆会产生反向转矩，并且反向转矩大于正向转矩，这时可随着大车运行同步释放出电缆。
电机驱动式电缆卷筒具备力矩电机与大车控制系统相互独立的特点，在操作过程中只需要通过总电源开关引出电源即可，提高了操作的便捷性和可靠性。在大车接通电源后，力矩电机即为通电状态，正常开展卷盘工作，不论大车处于何种操作情况下，如正转、反转、停车等，力矩电机均会保持在相序不变的通电状态；在大车通电结束后，力矩电机会也随之断电，此时卷盘处于制动状态。电机驱动式电缆卷筒主要适用于桥式起重机、门式起重机、门座式起重机、坝顶门机、堵取料机、冶金机械、水工机械、装卸船机、矿山机械等大型设备。然而，由于各种因素的影响，使得电缆卷筒经常会出现各种故障问题，这在一定程度上影响了设备的正常运行。为此，必须针对电缆卷筒的故障原因，采取有效的措施加以解决处理。
在起重机工作时，起升机构与变幅机构的减速器与电动机之间的联轴器不对中或者两者之间的轴由于安装误差过大，都会引起机器的振动、轴承的磨损以及轴的挠曲变形，严重的将会使得减速器高速轴断裂，对系统的正常运行产生很大的威胁，从最近的几次起重机减速器断轴的事故来看，有可能是此种因素所引起的。
{二}、桥式起重机整体结构
(1)桥架。桥架作为桥式起重机的基础构件，主要包括端梁、主梁、走台等部分组成。其中，主梁主要是跨越地面上空，划分工作范围，有箱形、腹板、圆管等。主梁两端都设置了端梁，并在主梁外侧两端设有走台和安全杆。驾驶室一侧走台上设置了大车移行机构，并在另一侧走台上设置了小车电气设备供电装置。主梁上方设置了导轨，小车在导轨上移动。这样在大车移动结构推动下，即可沿着上方轨道运行，实现运输功能。
(2)大车移行机构。该机构主要包括大车拖动电动机、减速器、传动装置、车轮、制动装置等组成，驱动方式包括集中驱动和分别驱动两种。
(3)小车移动机构。小车主要装设在桥架轨道上，可以顺着轨道进行移动。小车主要是由钢板焊接而成，由小车架和小车移行结构、提升结构组成。其中，小车移行机构主要包括制动装置、电动装置、联轴节、减速装置、车轮等组成。通过小车电动机驱动小车转动轮，从而实现小车移动(沿着轨道)，由于小车主动轮较为接近，所以采用1台电动机驱动。小车移动机构传送形式分为两种：即小车两个主动轮间设置减速箱和小车-侧装载减速箱。第一种方法能够让传动轴扭矩更加均衡第二种方法能够让安装、检修工作更加便捷。
(4)提升机构。提升机构主要包括减速器、电动机、卷筒、制动器组成。联轴器和制动轮可以提升电动机和减速器相连接，减速器的输出轴和缠绕钢丝卷筒相连接，并与钢丝另一端装上吊钩，在桥式起重机运作过程中，卷筒就会产生转动，吊钩就会随着钢丝转动而实现升降功能。其中，如果是量在15：以上的大型桥式起重机，通常配备两套提升机构，包括主钩和副钩。可见，将重物挂在吊钩上并随着卷筒旋转实现起升，通过小车移动获得位移，并随着大车在车间方向做出移动，这样即可实现纵向、横向、垂直运输，可以在指定范围内将重物传输到任何位置，从而完成起重运输任务。
(5)司机操纵室。操纵室就是操纵起重吊舱，主要包括操纵室(有大有小)、小车移动机构控制装置、提升控制装置、起重保护装置等。通常操作室固定在主梁一端，操作室上方会设置走台舱口，主要供检修人员展开检修工作。
