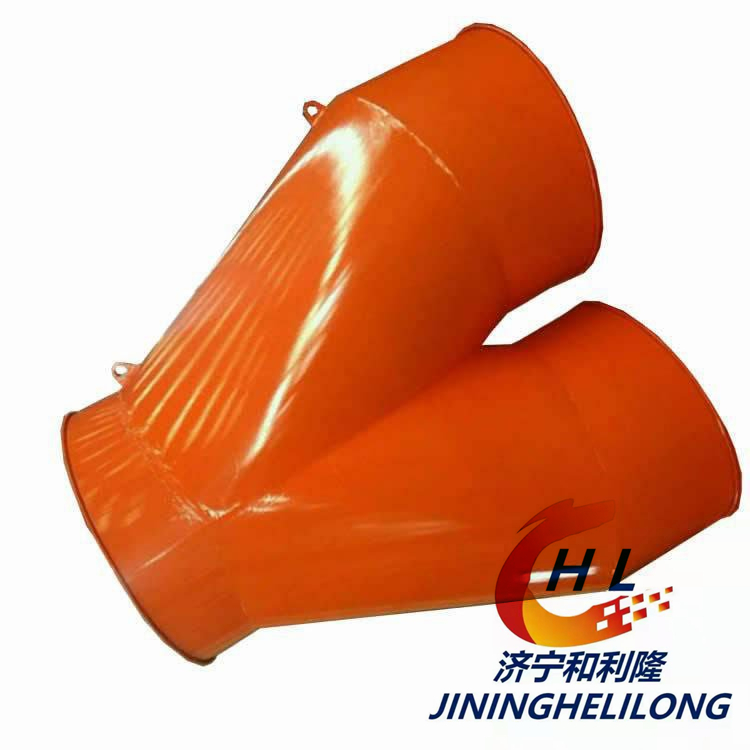

煤矿风筒防逆流装置 矿用直径1000分风器 井下通风设备

 矿用铁质分风器适用于井下高WS矿井掘进工作面，与双风机、双电源自动换机装置配合使用保证AQ供风。TSW-1铁质自动分风器工作巷道，BX平整。 如果巷道不平，BX用道木把TSW-1铁质自动分风器垫平。 主风机一般从TSW-1铁质自动分风器上面进风，副风机一般从TSW-1铁质自动分风器上面进风
双风机自动切换装置结构特征该装置在矿井下双风机因其中一台风机出现故障时，另一台自动开启，并自动切换到相应的风筒，保证井下正常通风。

2.矿用铁质分风器工作特点

矿用铁质分风器产品特点：
1、该装置上的两风道口分别与主、备用矿用局部通风口机对接，当主、备通风机供风机变更后，其自动完成气流通道的转换。

2、该装置耐风压强、可承受压力1180Pa以上，解决了布制本装置耐压不高、经常撕裂的现象。

3、该系列产品的规格可满足各种型号、规格的轴流式局部通风机双风机主、备并联使用，气流通道的转换要求。

4、该装置转换性能良好，风门机构运转灵活，当一台风机工作时，连接风道内风门打开，备用风机所连接风道内风门自动关闭。

5、阻力系数为≦2.56，对风机性能参数影响微小。

6、本装置架两台轴流风机按放架和本装置两连接风道配用，把风机按放在风机架上AQ可靠，不用吊挂风机，使用方便。

7、安装方式为水平吊挂或立式吊挂。

正常工作时（两回路都有电时）是主机工作，副机备用。主机的风从TSW-1铁质自动分风器上面进风，从TSW-1铁质自动分风器出风口出风。出风时风阻很小，软质风筒自动分风器阻力很大，软质风筒自动分风器J易损坏。当主机因事故停机时，备机会自动开启。如果使用软质风筒自动分风器风机反转时，软质风筒吸入风机。缠着风机叶轮，风机就会烧毁。 这样主机，副机都因事故停机，容易造成重大事故发生。TSW-1铁质自动分风器装置不存在这些问题， 确保矿井AQ生产，预防发生WS67事故的发生。
3.矿用铁质分风器装置原理

TSW-1铁质自动分风器装置的分风，靠分风板分风，风机主机运行时，分风板把风机副机进风道封闭。高压风经主机进风道，由公共风道及出风道出风。因公共风道弯度大，所以风阻力比较小，铁质自动分风器效率软质风筒自动分风器效益高。 当主机电源停电及主机事故时，副机风机高压风从副机进风道进风，把分风板顶起，经公共风道从出风道出风。

4.矿用分风器制作及使用中注意事项

（1）分风板铁板不能超过3MM， 铁质自动分风器铁板不能小于

3MM。

（2）分风板转轴BX灵活，分风板和铁质自动分风器内壁BX用胶皮密封

（3）TSW-1铁质自动分风器BX立着使用，主机在上，副机在下，这样铁质自动分风器才能使用效果ZJ。

（4）BX经常检查铁质自动分风器分风效果及密封效果。
