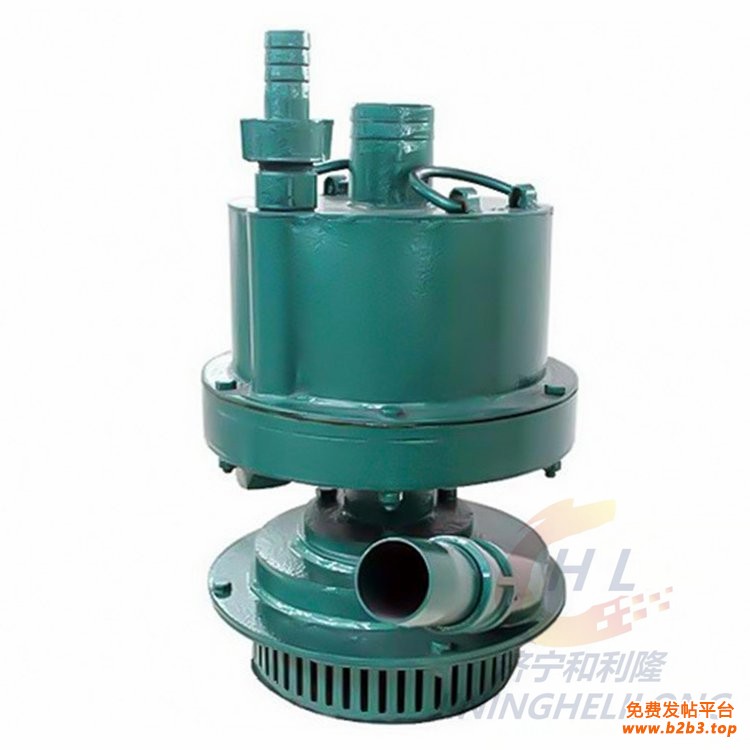

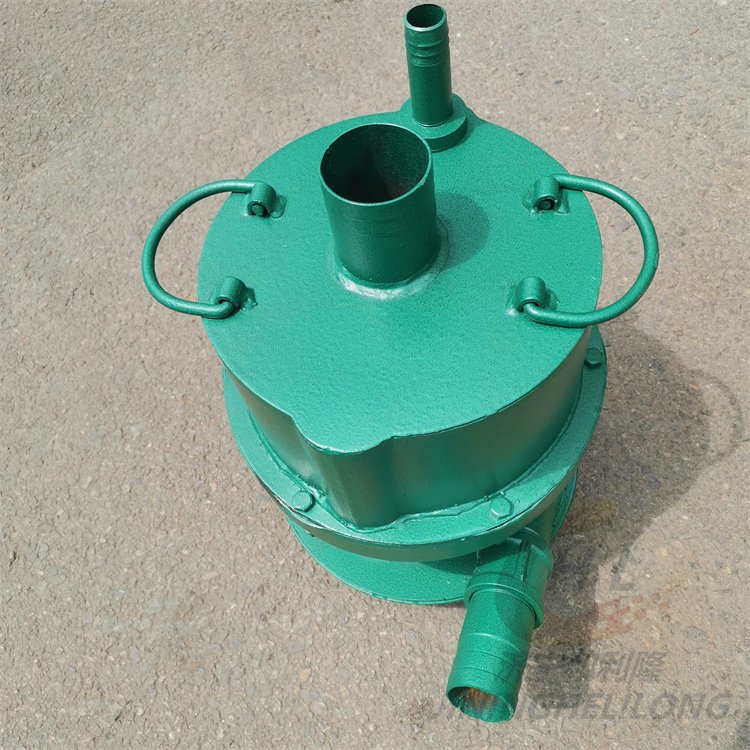

矿用风动潜水泵 煤矿用风力动节能排水泵厂家订制

风动潜水泵工作原理

1、风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。

2、水泵部分：由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高

3、油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。

4、管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5、消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。

产品多样，欢迎咨询，合作共赢

销售部经理：周经理

联系电话：17616502562

济宁和利隆机电设备有限公司

地址：鱼台县北环路西首北佃户李村驻地
