手机版|
二维码|
点击下图片即可查看大图
Cr12Mo1V1(D2)钢的化学成分
|
C（碳） |
Si（硅） |
Mn（锰） |
P（磷） |
S（硫） |
Cr（铬） |
Mo（钼） |
V（矾） |
其它 |
|
1.40~1.6 |
≤0.60 |
≤0.60 |
≤0.030 |
≤0.030 |
11.00~13 |
0.70~1.2 |
≤1.10 |
Co≤1.00 |
Cr12Mo1V1(D2)钢的热加工工艺
项目
加热温度℃
开锻温度℃
终端温度℃
冷却方式
钢锭
1120~1160℃
1050~1090℃
>850℃
红送退火
钢胚
1120~1140℃
1050~1070℃
>850℃
红送退火、坑冷、砂冷
Cr12Mo1V1(D2)钢的淬火规范
方案
加热温度℃
冷却
硬度
方案一
第一次预热
第二次预热
最后加热
油冷或空冷
60~65
500~600℃
820~860℃
980~1040℃
方案二
500~600℃
820~860℃
1060~1100℃
油冷或空冷
60~65
Cr12Mo1V1(D2)钢的回火规范
方案
回火温度
回火次数
硬度
方案一
180~230
1
60~64
方案二
510~540
2
60~64
产品特点：
D2是国际上较广泛应用的高碳高铬冷作模具钢，属莱氏体钢，具有高的淬透性、淬硬性和高的耐磨性；高温抗氧化性能好，淬火和抛光后抗锈蚀能力好，热处理变形小。D2宜制造各种高精度、长寿命的冷作模具、刃具和量具，例如:形状复杂的冲孔凹模、冷挤压模、滚丝轮、搓丝轮、冷剪切刀和精密量具等.
1. 用于冰箱压缩机后罩拉深模具, 淬火硬度56~58HRC。
2. 为提高D2冷作模具扁钢轧材的使用寿命, 采用添加稀土的方法, 则钢的耐磨性和冲击韧度均大为改善, 从而达到提高圆模具扁钢轧材使用寿命的目的。
3. 由于D2钢中的V、 Mo含量高于Cr12MoV钢, 具有更好的综合性能, 而传统的Cr12MoV钢将逐渐被取代。
4. 用D2钢制造的滚丝轮、离台调板冷冲模, 与Cr12MoV钢相比可提高使用寿命5 ~6 倍。

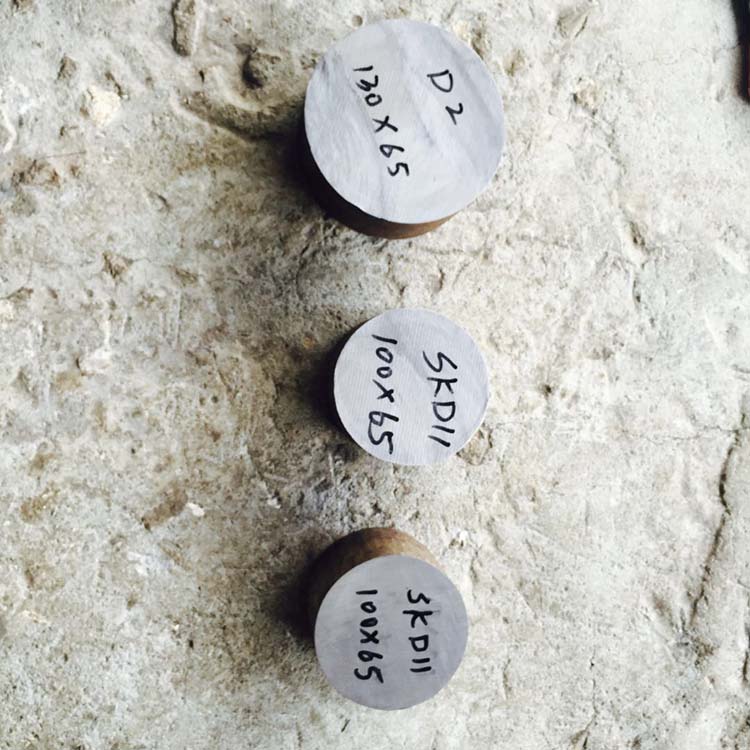

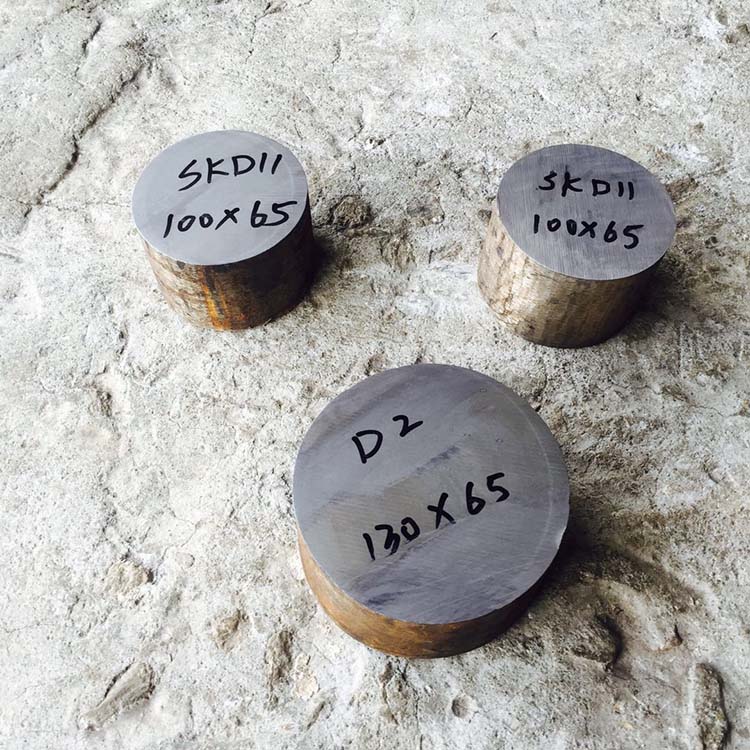

产品展示：
公司介绍
佛山市顺德区陈村镇泰圆模具钢经营部是模具钢材、特殊钢材等产品专业生产加工的公司，拥有完整、科学的质量管理体系，（其中包括从冶炼，锻造，退火，保温，探伤，去表皮，下料，飞边，平模等等一体化)。
佛山市顺德区陈村镇泰圆模具钢经营部的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。
企业使命：成为客户心目中可靠的合作伙伴
企业理念：诚信、服务、创新、卓越
企业精神：锐意进取、不断超越
企业目标：崇高业绩、注重过程、让信誉和承诺走向世界
企业口号：企业和市场同步；品质与世界共进
特性及用途
典型应用举例
