矿用无线触光控自动喷雾降尘装置 证件齐全

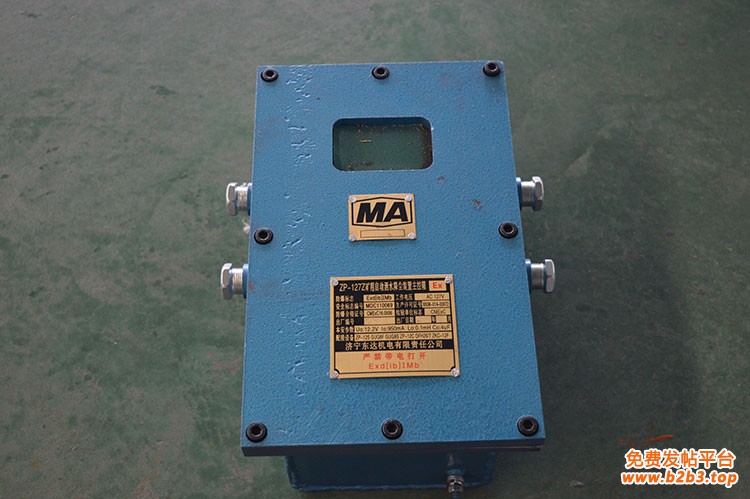

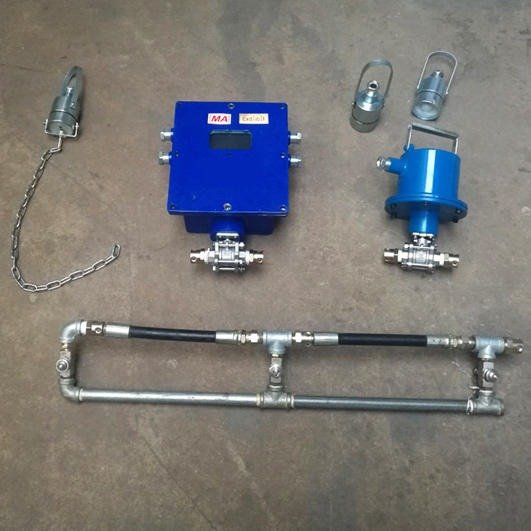

 大巷自动洒水降尘装置适用环境：本装置主要适用于运煤巷道、主巷道和井下车场等场所， 可有效降低巷道内煤尘、瓦斯等物质浓度。大巷自动洒水降尘装置产品构成：ZP-127Z矿用隔爆兼本安型自动洒水降尘装置主控箱、GUR8矿用本质安全型热释红外传感器、DFH-20/7型矿用本安型电动球阀以及管路喷嘴等。大巷自动洒水降尘装置产品特点：本装置可实现电脑编程控制喷雾，喷雾时间可任意设置如：常喷、按班次喷雾、周日设定、遥控功能等，可根据用户要求设定任意时间段喷雾降尘。大巷自动洒水降尘装置工作原理：该装置一般设计为常喷功能，当巷道有人或车通过时热释红外传感器有信号输出上传至主控箱，主控箱控制电动球阀关闭水幕停止洒水，人或车过后经延时（延时时间可任意调节）自动恢复喷雾状态。

一概述

ZPA-100S型粉尘浓度超限洒水降尘装置， 是依托粉尘浓度传感器开发的新一代智能化、人性化矿用自动喷雾降尘装置。该套装置由KX JPA-127S型矿用自动洒水降尘装置控制箱、ZP-12.5G型矿用自动洒水降尘装置用光控传感器、DFB 20/10.0矿用隔爆型电动球阀等构成。当作业现场的粉尘浓度超过粉尘浓度传感器所设定的限定值时，装置关闭电动球阀停止喷雾降尘，粉尘浓度传感器测得的粉尘浓度值实时就地显示，并可以接入煤矿安全监控系统分站，实现作业现场粉尘浓度的远程在线监测。该装置主要用于煤矿井下回风大巷、采掘工作面回风巷道、车场、煤仓及其他需要对粉尘喷雾降尘的场所，降低粉尘浓度，净化风流，改善工作环境，防止粉尘危害，保护工人健康。

二、主要技术参数

1、输入电压：127VAC

2、粉尘浓度超限值设定范围：0~999.9mg/m3

3、光控传感器控制距离：(0~5)m

4、洒水延时时间：1~999s

5、人员通过停止洒水时间：1~999s

6、电动球阀适用水压：(0.2~10.0) MPa

7、电动球阀通过水量：≥25L/min

三、结构特征及工作原理

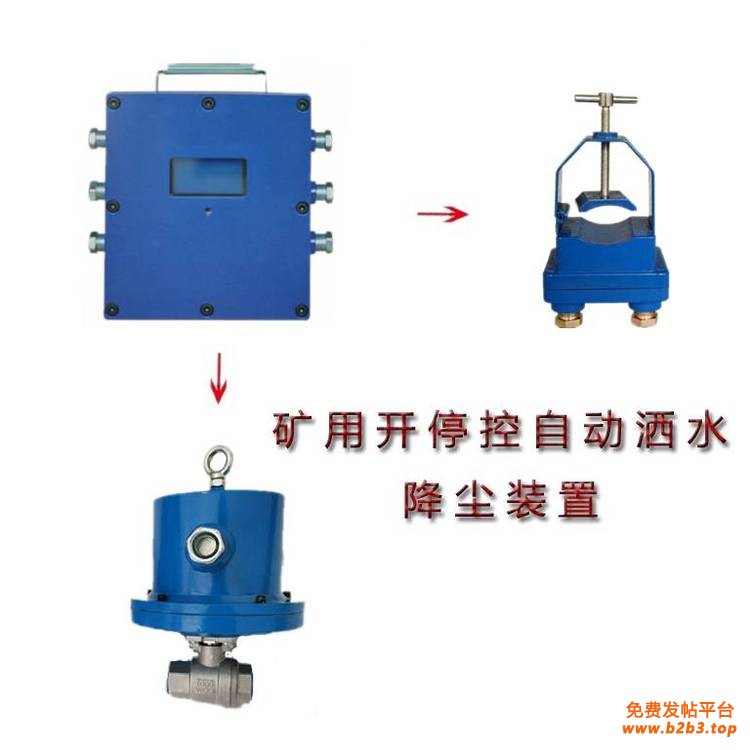

装置由KX JPA-127S型矿用自动洒水降尘装置控制箱、ZP-12.5G型矿用自动洒水降尘装置用光控传感器、DFB 20/10.0矿用隔爆型电动球阀等部分组成。

粉尘浓度传感器负责监测作业现场的粉尘浓度，当粉尘浓度超过设定值后粉尘浓度传感器输出控制信号到控制箱，定时控制电路通过继电器控制电动球阀的电源，从而控制其打开，喷雾降尘开始，当粉尘浓度降到设定值以下后，粉尘浓度传感器输出信号到控制箱，定时控制电路通过继电器控制电动球阀的电源，从而控制其关闭，喷雾降尘结束。在喷雾降尘的过程中，当有人员通过喷雾区域时，光控传感器感应人体发出的红外信号并将其转换成电信号，该信号输入到热释电红外控制电路，热释电红外控制电路通过继电器控制电动球阀的电

源，从而控制其关闭，暂停喷雾过程，人员通过后恢复喷雾降尘。

粉尘浓度传感器还可接入煤矿安全监控系统井下分站，对井下现场的粉尘浓度进行在线连续监控。
