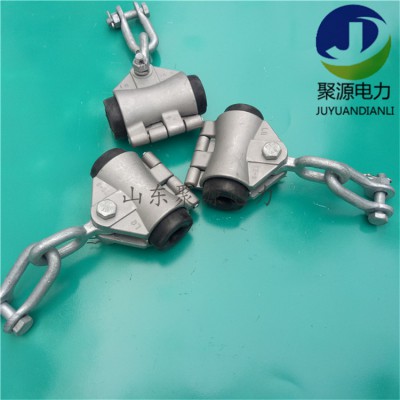

OPGW光缆用悬垂线夹
产品组成：内绞丝、外绞丝、U型挂环、直角挂环、悬垂套壳、接地线等。
特点：1.悬垂线夹与OPGW光缆有较大接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。
2.有较好的动态应力承受能力，可提供足够的握力（18％UTS）来保护OPGW光缆在不平衡负载的条件下安全运行。
3.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
4.端部磨圆处理，提高了电晕起晕电压.
5.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。
|
产品规格 |
适用光缆直径 （mm） |
外层绞丝长度 (mm) |
内层绞丝长度 （mm） |
重量 （kg） |
|
LOCJ-10-8.0 |
7.4-8.0 |
1067 |
1670 |
2.1 |
|
LOCJ-90-13.3 |
12.8-13.3 |
1245 |
1930 |
3.7 |
|
LOCJ-100-18.4 |
17.9-18.4 |
1600 |
2338 |
5.4 |
订货须知：1.根据OPGW光缆光缆的外径和破断力等参数选择合适的悬垂线夹。
2.数量配置为：1套/直线杆。
3.该线夹内绞丝的旋向与OPGW外层的绞向相反，标准配置按照OPGW外层绞向的右旋，如OPGW外层绞向为左旋时，应在订货合同中加以注明。
4.根据杆塔上的挂点选择合适的联结金具（如UJ型螺丝、U型挂环、UB型挂板等）。
