点击下图片即可查看大图
使用说明：

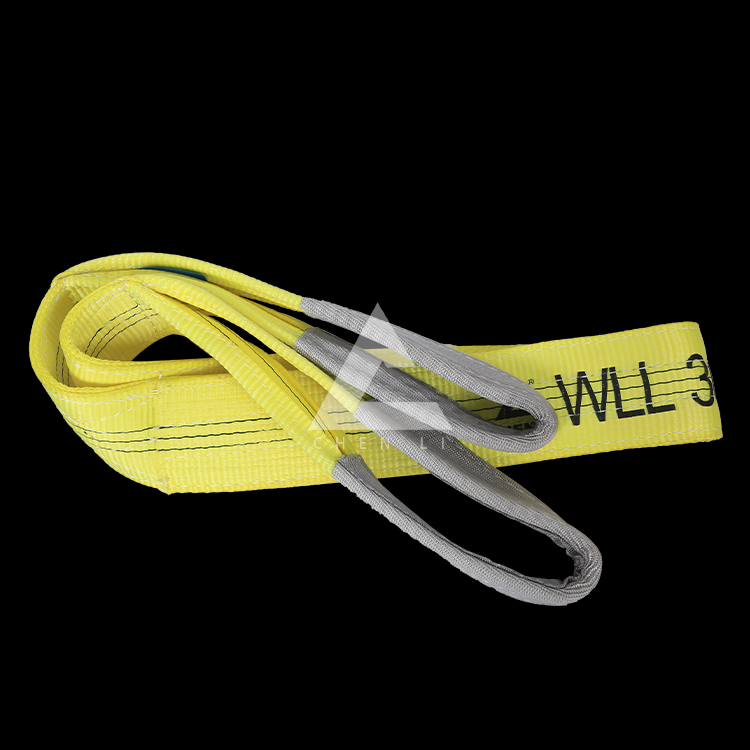

一、使用软吊耳的3吨扁平吊装带时，最小使用的吊耳长度不能小于3.5倍和吊耳接触部分的吊钩最大厚度,并且吊耳活动夹角不能超过20°
二、吊装带使用中不允许交叉、扭转，不允许打结，打拧,应采用正确的吊装专用连接件来连接。
三、圆形吊装带环眼张开角度不应大于20°，吊装过程中避免环眼处破裂。
四、吊装管类物体时要采取正确的吊装方式，吊装角度应小于60。
五、吊索和起重用具接触部分是一直的，除非吊索的轴向宽度没有超过75mm,起重附件的弯曲半径是吊索轴向宽度的0.75倍。
| max安全工作载荷=方式系数p × 额定载荷 | ||||||||||||||||
| 吊带型号 | 颜色 | 1根吊装带正常载荷 | 2根吊装带正常载荷 | 近似宽度(mm) |
zui小 长度(m) |
zui大 长度(m) |
||||||||||
| 直吊拉力 | 结套拉力 |
|
直吊拉力 | 结套拉力 | 直吊拉力 | 结套拉力 | ||||||||||
| 0°- 7° | 7°-45° | 45°-60° | 45° | |||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
| 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 0.7 | 1.4 | 1.12 | 1.0 | 0.8 | 5:1 | 6:1 | 7:1 | ||||
| EB-01 | 紫 | 1000 | 800 | 2000 | 1400 | 1000 | 700 | 1400 | 1120 | 1000 | 800 | 25 | 25 | 30 | 1 | 100 |
| EB-02 | 绿 | 2000 | 1600 | 4000 | 2800 | 2000 | 1400 | 2800 | 2240 | 2000 | 1600 | 50 | 50 | 60 | 1 | 100 |
| EB-03 | 黄 | 3000 | 2400 | 6000 | 4200 | 3000 | 2100 | 4200 | 3360 | 3000 | 2400 | 75 | 75 | 90 | 1 |
100 |
