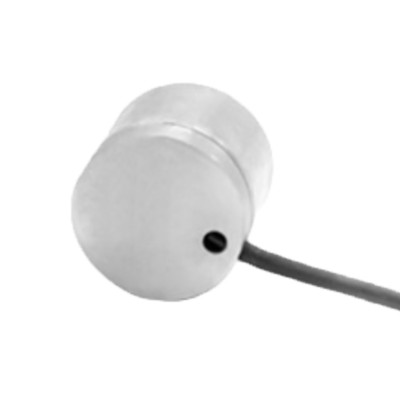

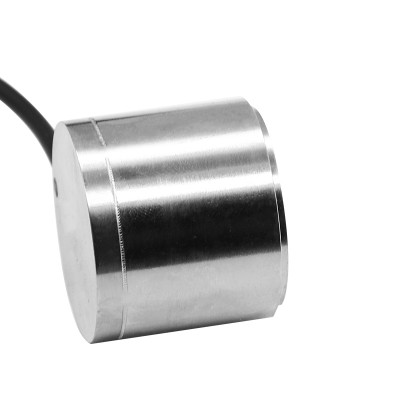

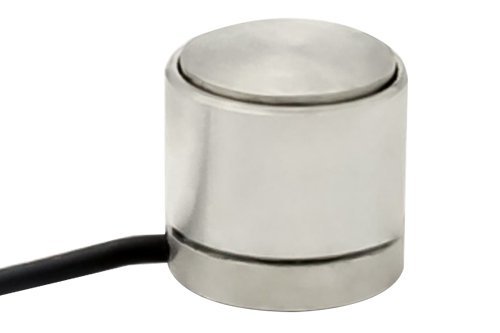

LCZ-102A柱式荷重传感器
一、产品简介及用途：
LCZ-102A柱式荷重传感器结构紧凑，综合精度高，长期稳定性好，动态响应频率高，优质不锈钢材料。广泛应用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域，模具组装及其他工业测试、自动化设备领域和测试领域。
二、产品结构与外形尺寸：
| 量 程 | A | B | C | D |
| 10~20KN | 16 | 14 | 15 | 50 |
| 50~75KN | 22.4 | 20.4 | 22.4 | 100 |
| 100~150KN | 31.8 | 28.9 | 28.7 | 125 |

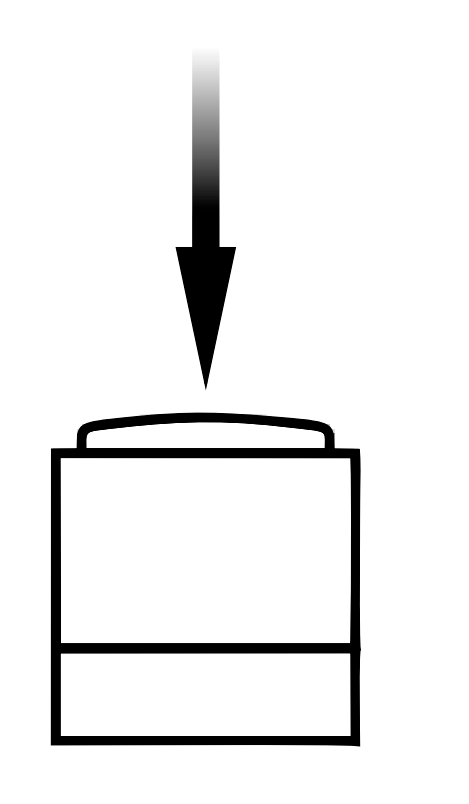

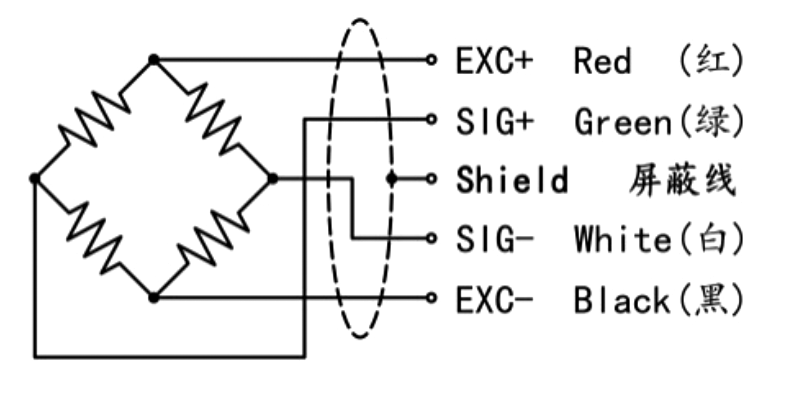

传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 0~150KN | 材质 | 不锈钢 |
| 输出灵敏度 | 1.0~1.5mV/V | 阻抗 | 350Ω |
| 零点输出 | ±2%F.S. | 绝缘电阻 | ≥5000MΩ/100VDC |
| 非线性 | 0.5%F.S. | 使用电压 | 5~15V |
| 滞后 | 0.1%F.S. | 工作温度范围 | -20~80℃ |
| 重复性 | 0.1%F.S. | 安全过载 | 150%F·S |
| 蠕变（30分钟） | 0.1%F.S. | 极限过载 | 200% |
| 温度灵敏度漂移 | 0.05%F.S./10℃ | 电缆线规格 |
Φ2x2m |
| 零点温度漂移 | 0.05%F.S./10℃ | 线缆极限拉力 | 10kg |
| 响应频率 | 10kHz |
|
|
