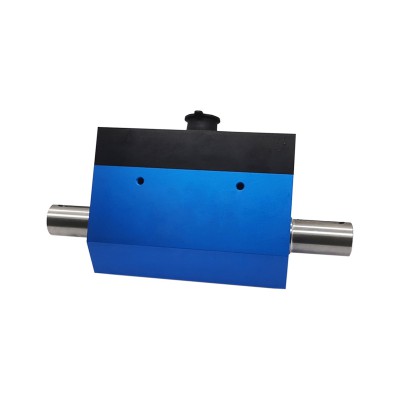

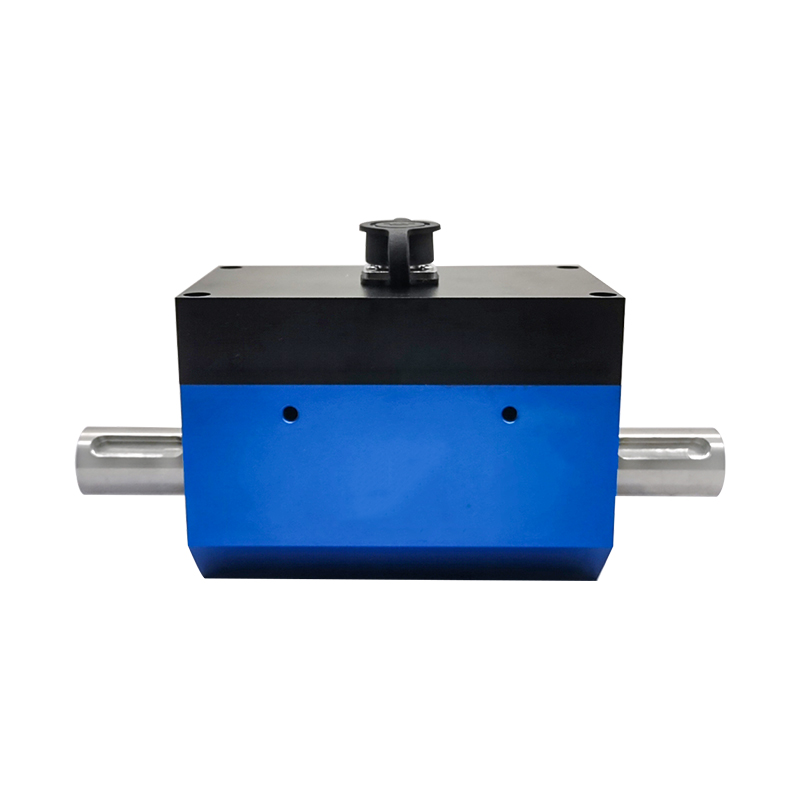

NJL-303非接触式小巧型动态扭矩传感器
一、产品简介及用途：
特性与应用
· 尺寸小，使用安装简便
· 输出5~15KHZ频率信号或电流、电压信号
· 检测精度高，稳定性好
· 信号抗干扰能力强
NJL-303小型扭矩传感器（非接触式）是我公司在应变桥专用技术基础上研制开发的新产品，适用于各类要求体积小、转速高的扭矩测量场合。 该产品输出5～15kHz频率信号或4～20mA电流信号，0-10V等电压信号，适合远距离传输。本产品尺寸小、使用安装简便、信号抗干扰能力强，是替代进口扭矩传感器的理想产品。 产品为非接触式，无磨损，高转速可到8000RPM， 适合长期高速旋转的工况。

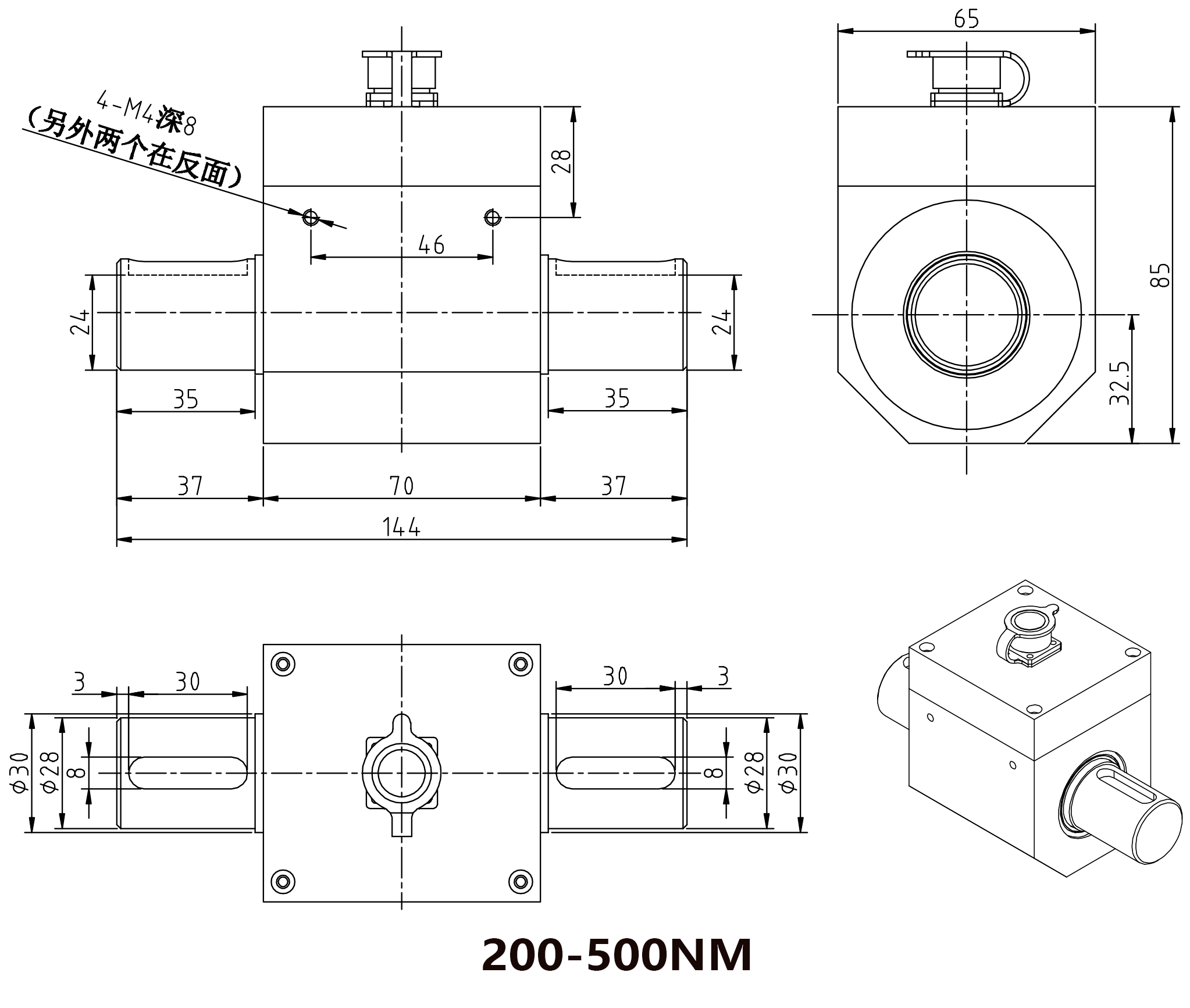

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0~3/5/10/20/30/50/100/200/500NM |
| 供电电压 | ±15VDC(适用频率信号输出)、24VDC(适用电压或电流信号输出) |
| 扭矩信号 |
5~15kHz（幅值12V,零点10kHz）、可选配输出电流4~20mA、 电压1～5V、0-10V(可选) |
| 转速范围 | 0~1000、3000、6000、8000转/分 |
| 转速信号 | 标准产品不带测转速，测转速时转速信号60脉冲/转 |
| 精度等级 | ±0.3%FS、0.5%FS |
| 年稳定性 | 0.25%FS/年 |
| 绝缘电阻 | ≥2000MΩ（100VDC） |
| 环境温度 | -20~60℃ |
| 相对湿度 | 0~90%RH |
| 过载能力 | 150% |
| 产品包装 |
动态扭矩传感器1台（含键），使用说明书1份，合格证1份，3米航插电缆线1条 |
