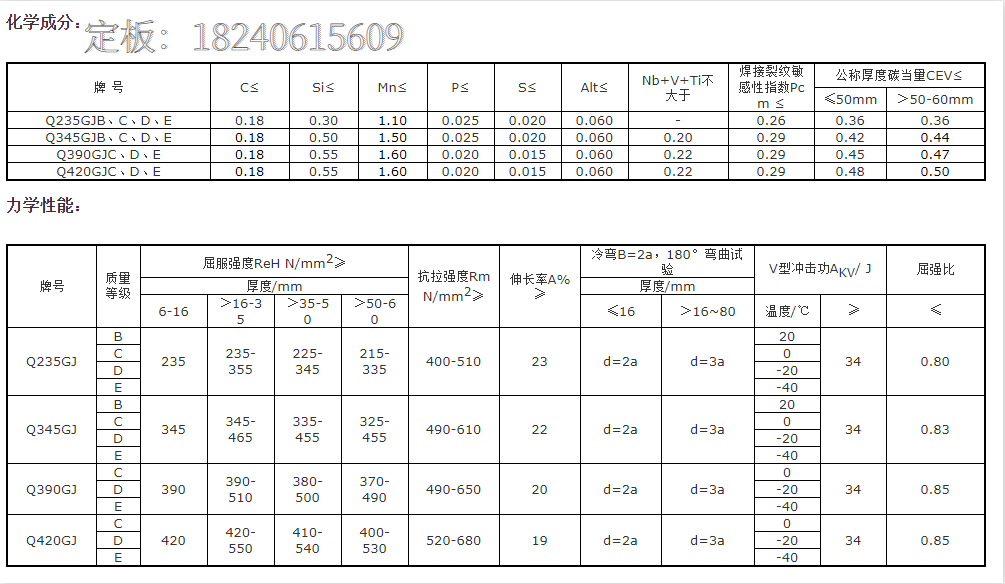

呼和浩特Q390C钢板、Q390C卷板化学成分及性能要求

Q390C 与 Q345C 属于低合金高强度结构钢, 八
钢已成功生产 Q345C 热轧钢卷十几万吨 , 工艺成
熟，产品综合合格率很高。 Q390C 与 Q345C 相比,
屈服强度要求提高 35MPa, 抗拉强度要求提高
20MPa, 伸长率可以降低 1%, 常温冲击功与 Q345C
要求相同。但用户为制管用途，要求下屈服强度在原
标准不小于 390 MPa 基础上将下屈服强度提高至
420MPa。因此根据热轧工艺特点, 在 Q345C基础上
提高屈服强度 75 MPa，且保证塑性下降不大, 必须
通过微合金强化的工艺路线及调整热轧工艺来提高
力学性能。
碳是钢中最经济、最基本的强化元素，通过固溶
强化和析出强化的作用对提高钢的强度有明显的作
用。锰是通过固溶强化提高钢的强度，且锰还是扩大
γ 相区的元素，可降低钢的 γ→α 相变温度，有助
于获得细小的相变产物，可提高钢的韧性、降低韧脆
转变温度。锰含量通常不超过 1.6%，否则在冷却时，
在 0.10%C 钢中转变产生贝氏体，而不是铁素体 -
珠光体。铌是最主要的微合金元素之一，对晶粒细化
的作用十分明显。通过热轧过程中碳的应变诱导析
出阻碍形变奥氏体的回复、再结晶，经控制轧制和控
轧冷却使精轧阶段非再结晶区轧制的形变奥氏体组
织在相变时获得细小组织，以保证钢具有高强度和
高韧性。按照标准要求, 为了保证最终产品性能, 结

合生产 Q345C 轧钢生产工艺特点

安钢	低合金开平板-炉	10.00mm	Q390C	9000	1500	1	1.06
安钢	低合金开平板-炉	10.00mm	Q390C	9000	1500	1	1.06
安钢	低合金开平板-炉	10.0mm	Q390C		1500	1	28.99
安钢	低合金开平板-炉	10.0mm	Q390C		1500	1	29.14
邯钢	低合金开平板-炉	10mm	Q390C	11800	1800	1	1.726
安钢	低合金开平板-炉	10.0mm	Q390C		1250	1	21.66
