点击下图片即可查看大图

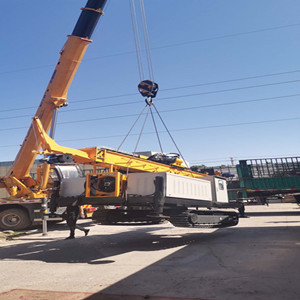

本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。该钻机可进行普通回转钻进、空气潜孔锤钻进、高压旋喷自钻自喷等施工。具体应用于基坑及边坡锚杆（索）支护，抗浮锚杆、旋喷锚索及各种造孔等工程。
二、特点：
1. 配备动力头回转速度显示装置。
2. 配备动力头提升速度显示装置。
3. 配备钻塔垂直度显示装置。钻机对孔、定位准确快捷。
4. 配备有回转支承，需要时孔位可转至履带侧边工作，提高了工作效率。
5. 采用全液压动力头传动，无级变速，钻进效率高，劳动强度低。
6. 配备大牵引力履带底盘，爬坡能力强，设备移位方便、快捷。
7. 钻机可以打垂直、水平，斜孔等多角度施工，可满足各种地层和不同的旋喷
工艺的需求。
8. 动力头行程长，可接3米钻杆，减少辅助时间。
9. 转速可达150转每分钟，有效的提高了工作效率。
10. 钻机可采用新型卷扬机，应用液压控制，大大降低了劳动力，提高生产效率的同时提高了施工人员的安全。
三 、主要技术参数：
1.扭矩：3500 N.m
2.动力头转速：0～150r/min
3.动力头行程：3500 mm
4.动力头额定提升力：30 kN
5.动力头允许加压力：35 kN
6 .钻孔深度：60 m
7 .钻杆直径：Φ50 mm；Φ60 mm；Φ73 mm
8.钻孔倾角: 前后0～100°
9. 电机功率：30 Kw+18.5Kw+1.5Kw
10. 外形尺寸 [施工尺寸]：3700×2050×6600mm（长宽高）
[运输尺寸]：5600×2050×2100mm（长宽高）
11. 整机重量：4600 kg
12. 横向移动：1000mm
13.系统压力：20 MPa
14.爬坡度：25°
15.行走速度：1km/h
