DDD30电动单轨吊车产品介绍

DDD30电动单轨吊车用于煤矿各种复杂巷道（上坡下山短距离起伏转弯分岔狭窄低矮等）条件下的柴油机蓄电池单轨吊的迎头区段，实现器材、设备的转载运输。轨道形式为I140E、I140V 型通用轨道。

DDD30电动单轨吊车主要特点

1、结构紧凑，布局合理，故障率低，维修方便。
2、随工作面延伸运行。
3、控制系统采用无线防爆遥控，安全性高。
4、水平弧形轨道转弯半径4米，垂直弧形轨道转弯半径6米。
5、运行在柴油机或蓄电池单轨吊迎头区段，转载部件、器材、物料。
6、设置多重保护系统，保证设备及人员的安全。
7、操作简单，可大大降低工人劳动强度。

DDD30电动单轨吊车主要技术参数

参数名称单位参数数值
额定电压V 1140/660

牵引电动机功率 kW 2×7.5( 或按技术协议执行 )
吊放额定重量 t 2×5( 或按技术协议执行 )
额定静制动力 kN 2×40
行走速度 m/min 24 ~30
适应坡度 ° ≤ 15
适应轨型 I140E、I140V、I155
机头外形尺寸 cm 5400×1020×1150（长 × 宽 × 高）
通过能力
水平转弯半径 m 4
垂直转弯半径 m 6
保证遥控距离 m ≤ 15
各种坡道上运载的物料质量
度数 0-8° 10° 12° 15° 18° 20° 25°
吨位（t） 10 7.3 6.5 5.4 4.6 4.2 3.4
结构特征

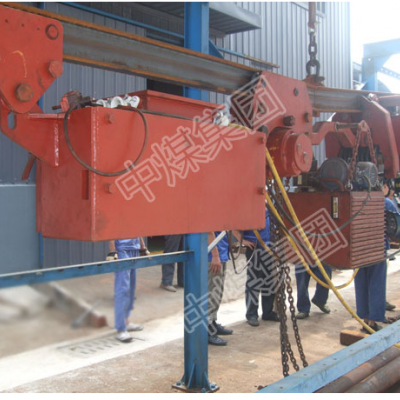

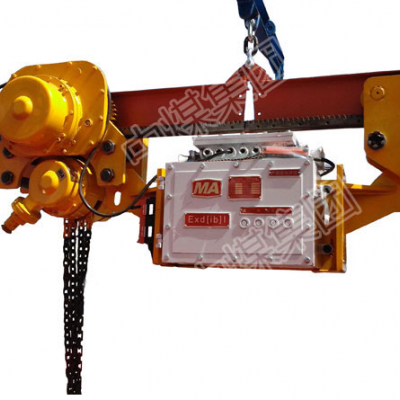

本产品是由电动葫芦、运输挂车、连接梁、牵引行走车、松闸液压站、轨道、吊挂组件、电控系统、数十辆挂缆小车部件组成。运行在柴油机或蓄电池单轨吊的迎头区段，机头由运输挂车、摩擦轮牵引行走弹力抱闸机构车、松闸液压站、矿用隔爆兼本质安全型电磁起动器及系列电缆挂车构成。煤矿用电动葫芦悬挂在电动葫芦挂车下方。使用矿用隔爆兼本质安全型无线遥控器操纵电动葫芦起重钩的升降和摩擦轮牵引车的往返行走。
