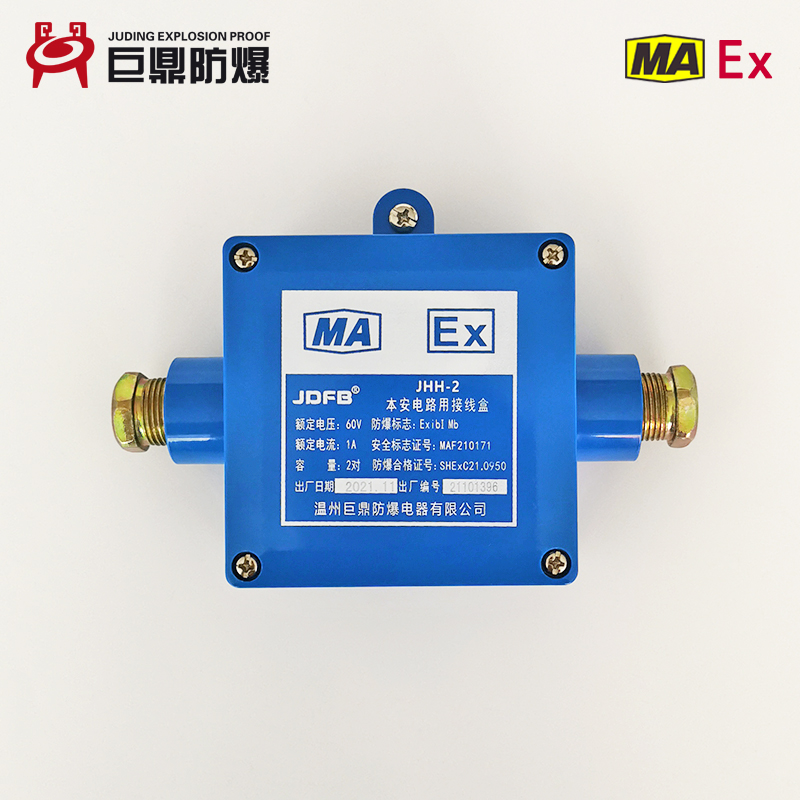

JHH-2矿用本安接线盒JHH- 2通防爆电缆接线盒

规格：JHH-2 (二通)

名称：矿用本安电路用电缆接线盒

适用范围：?

适用煤矿井下瓦斯和煤尘爆炸的环境，作为电气设备之间，连接本质安全型电路的电缆接线、分线之用。用来连接传输本安信号的电缆。以延续电信号的传输，或使某一方向的信号通过电缆传输到另外一至三个地方。具有体积小、重量轻、安装方便等特点。外壳材料采用阻燃ABS工程塑料，电缆引出装置采用橡胶压紧式密封，具有阻燃、***、密封性能好等特点。

技术参数：?

工作电压≤60V、工作电流≤1A、接触电阻≤0.01Ω

接线用途：

该产品只能适用于本安电路连接

使用环境：

a、周围环境温度一般为：-20℃-+40℃；

b、周围空气相对湿度：≤95%(+25℃时)；

c、环境气压：86-110KPa；

d、在无***摇动和冲击振动的环境

e、在含有爆炸性气体的煤矿井下

f、污染等级：3级

g、安装类别：Ⅲ类

主要技术指标:

1、防爆型式：矿用本质安全型；防爆标志：ExibI

2、接点容量：30V/1A

3、接触电阻：≤0.01Ω

4、允许电缆直径：Φ6-12mm

5、通路数：2个

6、外形尺寸：155*100*45(mm)

7、内部尺寸：75*75*40(mm)

8、重量：0.6Kg

使用说明

1、根据使用电缆的对数，直径选择相应的接线盒。

2、接线盒可落地放置，也可挂放，固定在巷道内。

3、安装时先拧开压紧螺母，即可取下罩壳。

4、接线时先拧开引入装置的压紧螺母或压紧夹板，取下垫圈、密封圈，并套在相应电缆外径的适当位置，将电缆穿入引线装置内。

5、剥开电缆，并根据连接位置把电缆接入芯线分扎成小把。

6、根据要求连接关系，将电缆分别接入接线端子。

7、连接完毕后，拧紧压紧螺母和压紧夹板。

★警告：应在断电的情况下进行联接器的接线操作。

接线完成后应注意盖与座以及喇叭口的密封。

产品型号及规格：

JHH-2二通本安型接线盒，JHH-3接线盒，JHH-4四通矿用接线盒，JHH-5五通矿用接线盒矿用电缆接线盒，JHH-6六通10对矿用接线盒，JHH-6六通20对矿用接线盒，JHH-6六通30对矿用接线盒，JHH-7七通矿用接线盒，JHH-8八通10对矿用接线盒，JHH-8八通20对矿用接线盒，JHH-8八通30对矿用接线盒，JHH-10十通30对矿用接线盒，JHH-10十通50对矿用接线盒，JHH-10十通100对矿用接线盒，JHH本安接线盒，矿用接线盒，本安电路用电缆接线盒，60V矿用本安电路用接线盒，1A本安型接线盒，JHH接线盒
