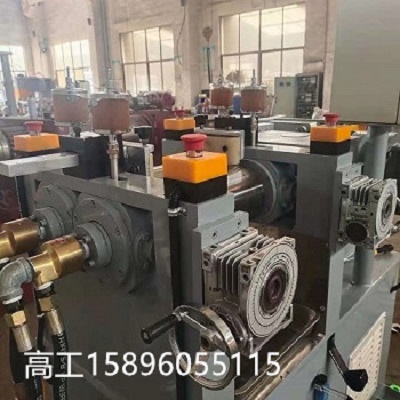

瑞兴10寸实验型开炼机实验室设备

用途：小型开炼机是使产品能符合客户所要求的质量及颜色的混炼加工，为了达到客户的要求，再将实验的结果及其比率用于生产线，而本机也就是将试验用原料及配合剂以混合均匀之设备。

XK-250 开放式炼胶机

1. 主要规格

1.1型号：　　　　　　　　　　　 XK-φ250×620mm

1.2型式：　　　　　　　　　　　 整体拼接式

1.3一次加料量： 10～15kg

1.4主电动机： 15 KW-6级节能交流电机

1.5 辊筒速比：（前：后）              1：1.11

1.6辊轮线速：(设计值) 前：14.9m/min

1.7设备颜色：                       主体灰色

1.8设备尺寸 约：长2100宽1000高1600(mm)

详细规格：

2.1辊筒组：

2.1.1型式：前、后辊为中空式。　　　　　　　 　　　　各1支

2.1.2材质：合金冷硬铸铁（LTG-H），经回火处理后进行精密磨加工。

2.1.3工作表面硬度：HS：70±2

2.1.4轴承采用双列调心滚子轴承。 4组

2.1.5轴承座采用铸铁（FC30），经回火处理后加工制成。并附润滑油孔。　             4组

2.1.6轴承座封盖为铁制并附迷宫环油封，内外侧均不漏油。  4组

2.1.7辊筒加热及冷却用旋转接头附不锈钢金属软管。　　　  2组

2.2底座及机架

2.2.1底座采用钢板焊接，经回火处理，机械加工。　　　    1个

2.2.2机架采用钢板焊接，经回火处理后加工制成， 2组

2.2.3不锈钢料盆 1个

2.3辊筒间隙调整装置

2.3.1调整范围：0.6～8mm

2.3.2由涡轮、蜗杆、螺杆、刻度盘组成。

2.3.3调距方式：手动螺杆式

2.4挡胶板组：手动挡胶板

2.4.1传动底座和尼龙板座采用优质SS41焊接

2.5传动机构：

2.5.1主马达：6级节能交流马达，转速970rpm。　　　　        1台

2．5.2减速齿轮箱：单入力、单出力，密闭浸油式硬齿面减速机。噪音≤78dB, 安全系数：SA≥2倍以上。 1台

2.5.3减速机齿轮箱与辊筒联轴器：弹性套柱销联轴器。 1组

2.5.4减速齿轮箱与马达联动装置：采用上下传动皮带轮带动 1组

2.6紧急刹车装置：

2.6.1型式：电力制动刹车系统。

2.6.2刹车能力：刹车后辊轮滑行≤1/4周长。

2.6.3：：急停按钮安装位置：安装在机器压板的两端的上方 4个

‚：拉杆急停装置，拉动拉杆，立即制动。 2组

③: 脚踢急停装置，安装在底座操作位（红色）。 2组

2.7润滑组：

2.7.1轴承润滑：采用自动黄油润滑方式。

2.8电气控制组：

2.8.1控制箱：表面喷漆落地型。（与设备底座固定） 1个

2.8.2操作箱：操作控制回路。（固定在员工方便操作的地方）

2.8.3机内接线由生产厂负责集中至机上接线盒内，供方负责主机与配电箱的接线。 外加小控制操作箱1个
