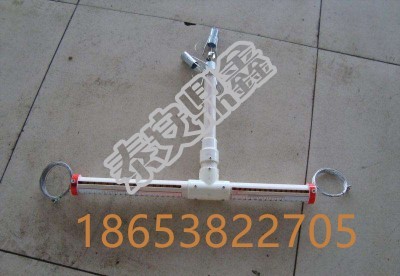

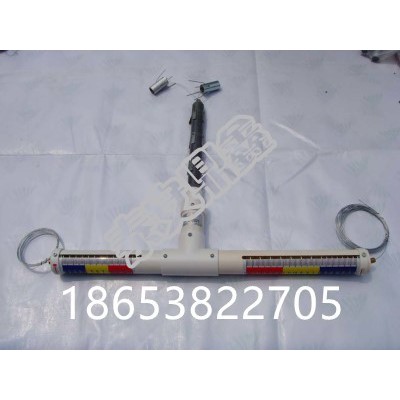

LBY-2型顶板离层仪 鼎鑫矿用平行直读顶板仪

LBY-2型顶板离层仪 鼎鑫矿用平行直读顶板仪

专用顶板离层仪，顶板离层仪厂家，顶板离层仪价格

顶板离层仪的使用规定

（1）巷道每隔5m-10m安设一个顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；

（2）钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；

（3）浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；

（4）安装后，两个刻度坠均应处于自由悬垂状态，不得有任何卡阻现象；

（5）施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。如巷道每隔5m—10m设1个顶板离层指示仪，遇断层间距取为5m；

（6）在锚杆巷道施工中，如发现某处顶板有较明显变化和顶板离层值较大时，及时停止巷道掘进，对该处采取加打锚索加强支护

LBY-2型顶板离层仪主要性能参数：

⑴ 测量方式：反光彩色显示；

⑵ 测量点数：2个（3个）；

⑶ 大量程：200 mm；

⑷ 读数精度：1 mm；

⑸ 安装锚孔直径：28.42 mm。

顶板离层仪组成：

顶板离层仪主要有基点锚固器、钢绞线、套筒、游标尺、拉紧螺丝组成。

顶板离层仪结构

顶板离层仪由孔内固定器、测量钢丝、孔内盘和测读数装置四部分组成：

（1）孔内固定器采用弹簧抓爪式结构；

（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；

（3）测读数装置由两个带有刻度标志的半圆钢条组成；

（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
