激光指向仪YHJ800矿用本安型激光指向仪功耗低

一 概述

1、产品特点

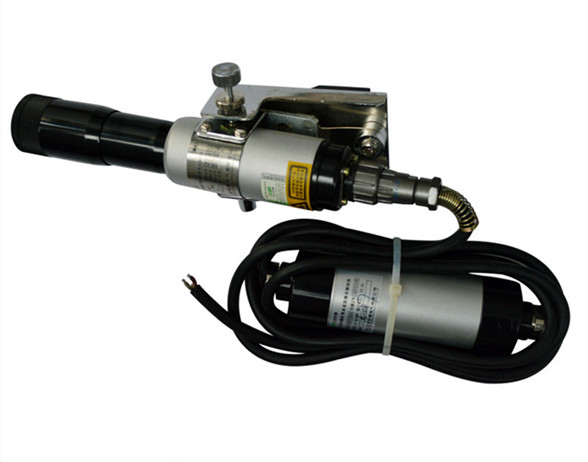

YHJ800 型煤矿用本安型激光指向仪（以下简称指向仪）采用半导体激光器作为光源，

便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产

品独特的一体化设计，大方便了安装、调整。产品配备本质安全型直流电源，适用于无交流

电源厂所或频繁移动场所，可连续工作大于 100h。

销售负责人：郑经理      手机（微信）：15689789708     QQ:412133077

2、主要用途及适用范围

指向仪广泛用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采

工作面的定位以及公路、铁路、隧道 、涵洞、桥梁 、高层建筑、管道安装的定位、准直，

特别适于爆炸性气体环境的煤矿井下使用

4、使用环境条件

环境温度：-20℃—+40℃

相对湿度：≤95%

贮存温度：-40℃—+60℃

环境大气压：80KPa—110KPa

在含有爆炸性气体（甲烷）和煤尘爆炸危险的煤矿井下；

在无明显破坏绝缘的气体或蒸汽的环境中；

二、结构特征与工作原理 1、结构

指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电

源由本质安全型镍氢电池组组成。。

2、工作原理

指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为

准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。

工作方式

连续

2、供电电源：

指向仪电源由 3 节 D8000mAh-1.2V 镍氢电池串联，外 1.6Ω /20W 的限流电阻用环氧树脂

浇封在电池和内构成本安电池组件， Uo:4.50V， Io:2.81A；

四、外形尺寸、质量

外形尺寸：（Ф 46×230×110）mm

质量：≤1.63Kg
